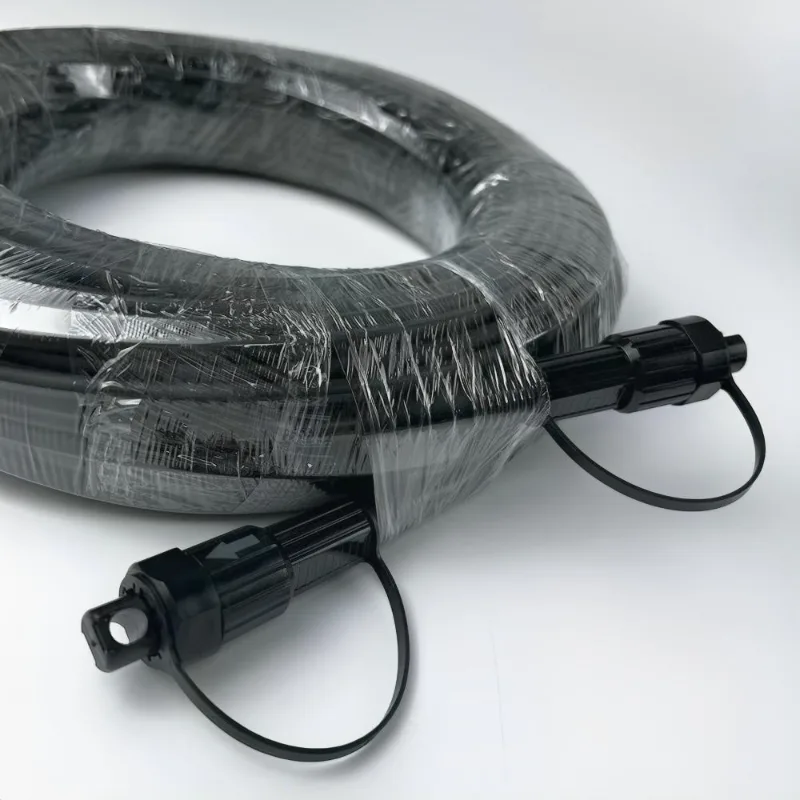

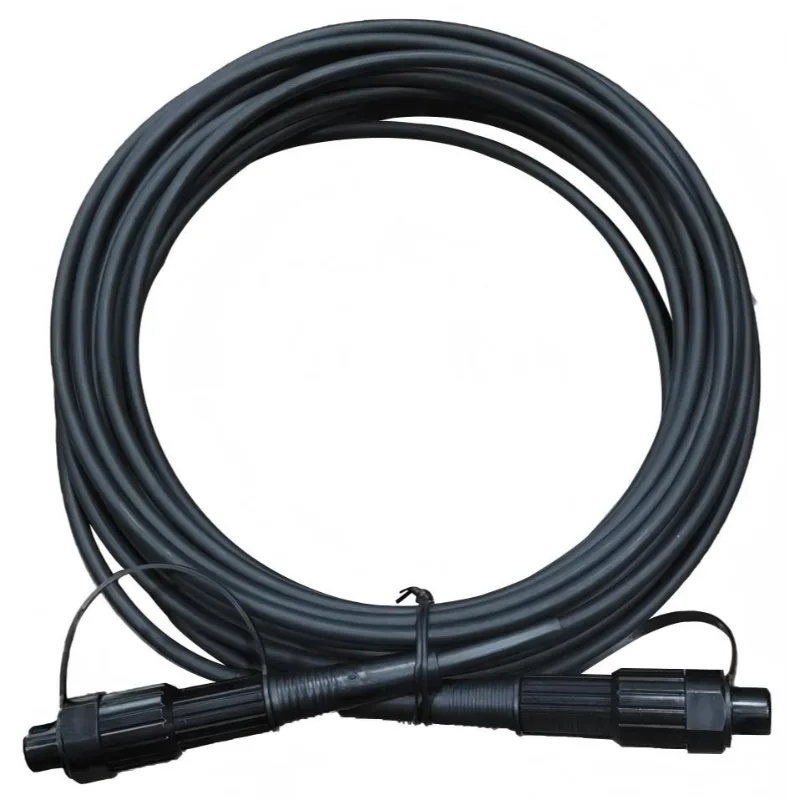

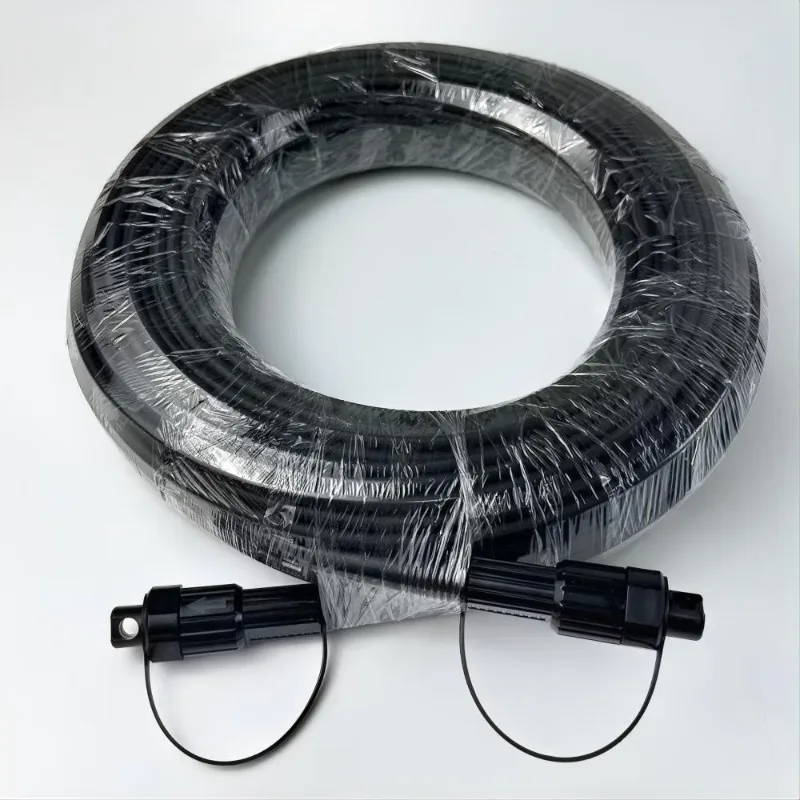

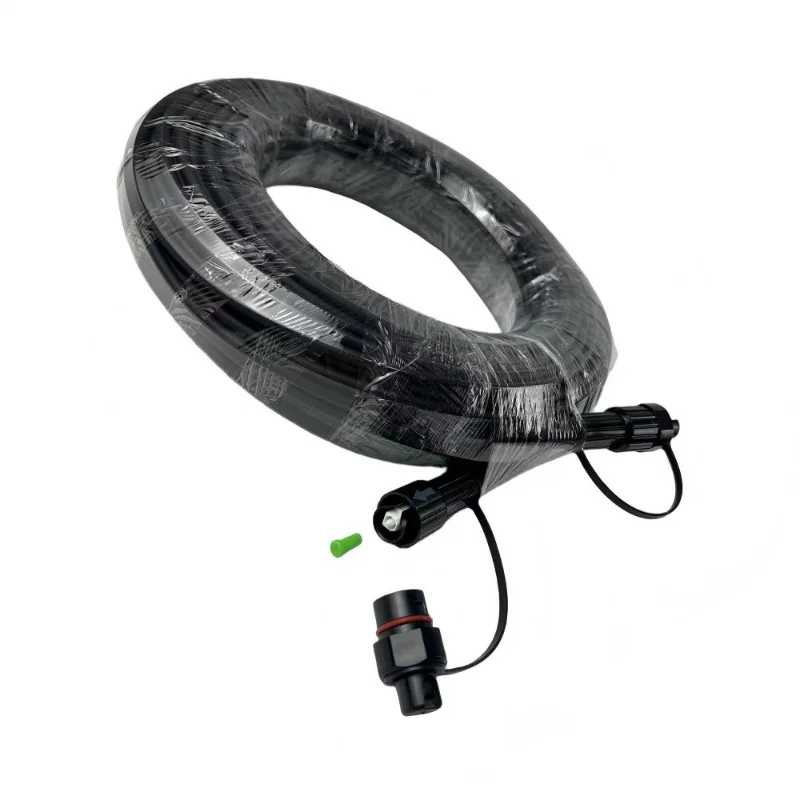

A vízálló előre csatlakoztatott Patch Cord, amelyet a Yuanyi gyár kínál Kínából. Az előre előkészített terepi vég leegyszerűsíti a helyszíni lezárást, epoxi vagy szálas polírozás nélkül. Ez alkalmassá teszi a kábelt az FTTH/FTTx projektekhez, ahol fontosak a telepítési feltételek, az útválasztási rugalmasság és a következetes terepi lezárás.

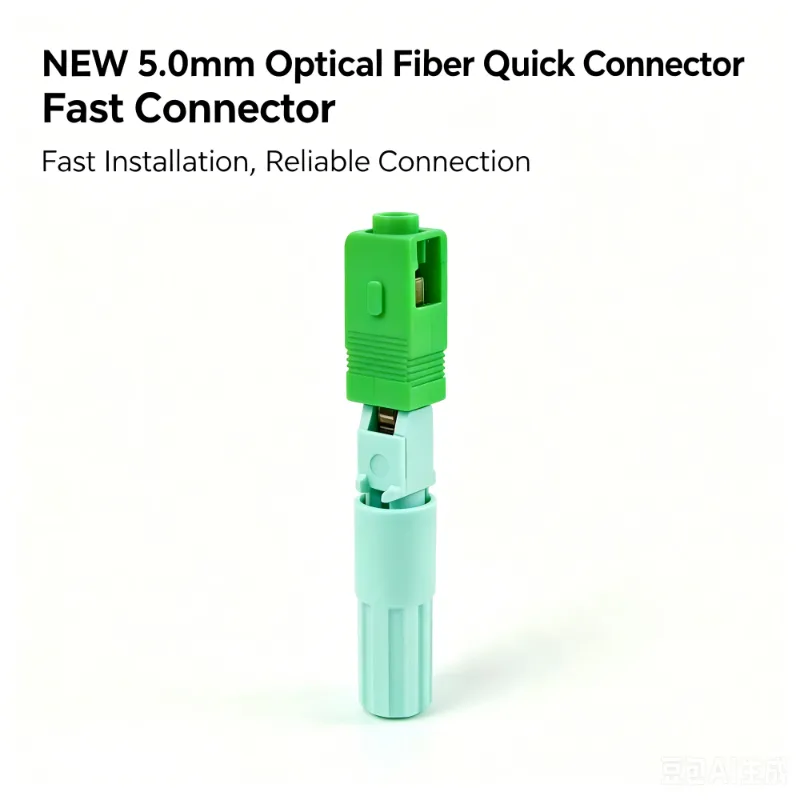

A mező vége kifejezetten az 5,0 mm-es FTTH gyorscsatlakozóhoz (mechanikus toldás) van előcsupaszítva, így a telepítők a következőket tehetik:
1. Szüntesse meg a beltéri oldalt 2 percen belül – nincs epoxi, nincs polírozás, nincs sütő
2. Érjen el tipikus IL ≤0,25 dB-t a továbbfejlesztett V-horony igazítással
3. Fenntartja a rugalmasságot az utolsó méteres beltéri útvonaltervezéshez
Kültéri szekrény → Vízálló előre csatlakoztatott patch kábel (IP68 vég) → Átmeneti doboz → 5,0 mm-es gyorscsatlakozó (terepi vég) → Beltéri ONU
A gyárilag végzõdött vég kész kültéri csatlakozást biztosít, míg a terepen elõkészített vég lehetõvé teszi a kábel beltéri szakaszhoz való igazítását a tényleges beépítési elrendezésnek megfelelõen.
A terepi lezárási folyamat általában magában foglalja a köpeny leválasztását, a száltisztítást, a kompatibilis mechanikus csatlakozóba való behelyezést és a csatlakozó ellenőrzését. A tényleges telepítési idő a csatlakozó kialakításától, a telepítő tapasztalatától és a helyszíni körülményektől függ.
|
Funkció |
Haszon |
|
IP68 besorolású |
1,5 méteres merülés, 30 perc – valódi kültéri tartósság |
|
Gyári előre lezárt vége |
Nulla epoxi, nulla polírozás – bevetésre kész |
|
Terep előkészített vége |
Előre csupaszítva 5,0 mm-es FTTH gyorscsatlakozóhoz |
|
φ5,0 mm-es kábel |
G.657.A1 hajlításra érzéketlen szál |
|
Hőmérséklet tartomány |
-40°C és +85°C között, UV-álló 20+ év |
|
Testreszabható |
Hossz 500m-ig, csatlakozók, kabát, márkajelzés |
|
Paraméter |
Specifikáció |
|
Kábel átmérő |
φ5,0 mm (± 0,1 mm) kerek egyszálas |
|
Fiber mód |
Egymódusú 9/125μm · G.657.A1 |
|
Gyári csatlakozó |
SC / LC / FC IP68 tömítéssel |
|
Mező vége |
Előre csupaszítva 5,0 mm-es FTTH gyorscsatlakozóhoz |
|
Beillesztési veszteség |
≤0,3 dB (típus: 0,2 dB) |
|
Visszatérési veszteség |
UPC ≥50dB / APC ≥55dB |
|
Vízálló minősítés |
IP68 (IEC 60529) |
|
Szakítószilárdság |
≥100N |
|
Ütésállóság |
≥1000N/10cm |
|
Min. Hajlítási sugár |
100mm (beépítés) |
|
Üzemi hőm |
-40°C és +85°C között |
|
Kabát anyaga |
PE (kültéri) / LSZH (beltéri) / Páncélozott (opcionális) |
|
Szabványos hosszúságok |
10 m, 20 m, 30 m, 50 m, 100 m (egyedi 500 m-ig) |
|
Paraméter |
Érték |
|
Csillapítás |
≤0,35 dB/km @ 1310 nm / ≤ 0,25 dB/km @ 1550 nm |
|
Párzási ciklusok |
500 ciklus, ΔIL ≤0,3 dB |
|
Ütésállóság |
≥1000N/10cm |
|
UV élettartam |
PE kabát: 20+ év kültéri |
|
Lépés |
Akció |
|
1 |
IP68-as út a kültéri szekrényhez |
|
2 |
Csupaszítsd le az 5,0 mm-es kabátot (előre megjelölt hosszúság) és tiszta szálat |
|
3 |
Helyezze be a szálat a gyorscsatlakozóba → zárja le a fedelet → húzza meg a csomagtartót |
|
4 |
Ellenőrizze OTDR-vel vagy teljesítménymérővel – kevesebb mint 2 perc alatt! |
A helyszíni személyzet úgy találja, hogy a rendszerrel való munka olyan érzés, mintha egy vízálló, előre csatlakoztatott Patch Cord-ot kezelnének – minden részlet csökkenti a találgatásokat és felgyorsítja a telepítést, ellentétben a hagyományos leejtőkábelekkel, amelyek miatt a telepítőknek nem kell konzisztens végződésekkel küszködniük.

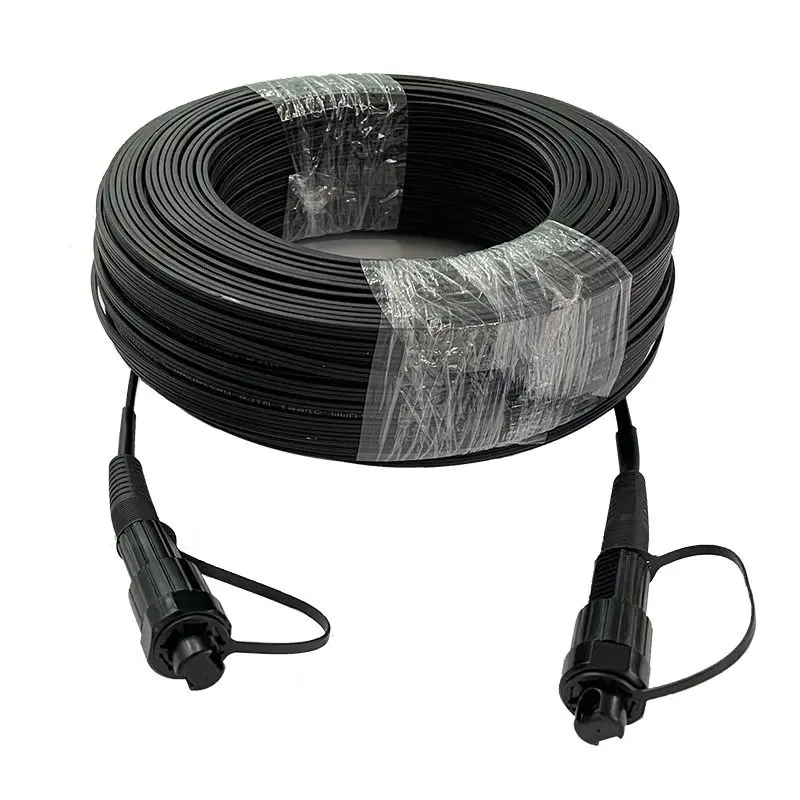

Kültéri ejtőszakaszokhoz és kültéri-beltéri átmenetekhez használják, ahol tömített szálas csatlakozás szükséges.
Alkalmas kiscellás szekrények, távoli berendezések és egyéb kültéri kommunikációs infrastruktúrák körüli üvegszálas csatlakozásokhoz.
Védett üvegszálas csatlakozást biztosít a kültéri vagy expozíciónak kitett felügyeleti rendszerek számára.
Az előre csatlakoztatott kábelszerelvények leegyszerűsíthetik a helyszíni csere- és helyreállítási munkákat, ahol fontos a telepítési idő és a csatlakozó konzisztenciája.
Alkalmas kültéri berendezések, szekrények és beltéri vezérlő- vagy kommunikációs rendszerek szálas összeköttetésére.
A kábel konfigurálható olyan projektekhez, amelyek kombinálják a légi, kültéri és beltéri útvonalkövetelményeket.
Szállítás előtt minden szerelvény 100%-os optikai teszten (IL/RL) és IP68 nyomás alatti szivárgásvizsgálaton esik át.
Több mint 10 éves tapasztalattal rendelkezik a vízálló csatlakozó kábel gyártójaként, amely globális szállítókat szolgál ki, és teljes nyomon követhetőség mellett ISO 9001 tanúsítvánnyal rendelkező gyártást tartunk fenn.
Az OEM testreszabható csatlakozók polírozási típusai, köpenyszínek, lézeres jelölés, egyedi címkézés – az ügyfeleink által elvárt vízálló, előre csatlakoztatott Patch Cord minőségi szabvány sérelme nélkül elérhető.
A szabványos konfiguráció egymódusú 9/125 μm-es G.657.A1 hajlításra érzéketlen szálat használ, amely alkalmas szálvezetésre, ahol csökkentett hajlítási érzékenység szükséges.
A gyárilag lezárt kültéri vég a projektigénytől függően SC, LC vagy FC csatlakozókkal konfigurálható.

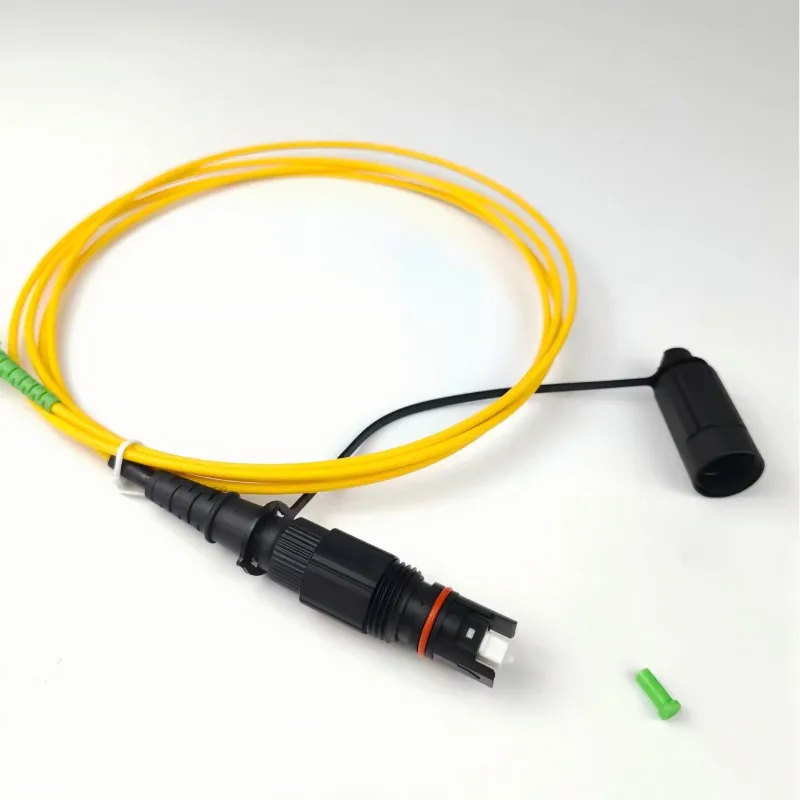

A kültéri csatlakozó IP68-as besorolású, zárt konfigurációban kapható olyan alkalmazásokhoz, amelyek víz- és porvédelmet igényelnek.

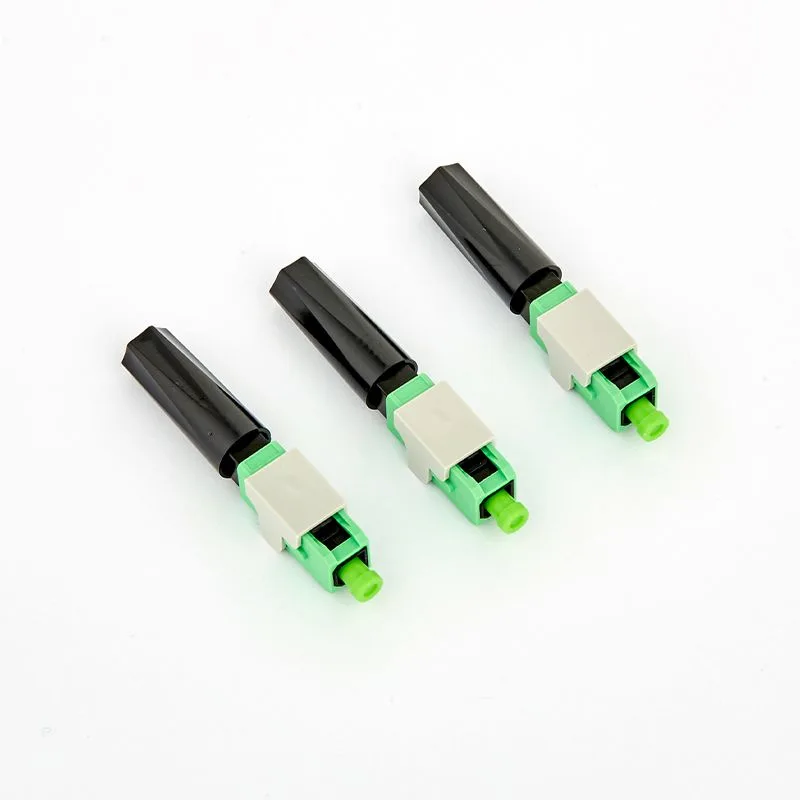

Igen. A helyszínre előkészített vég kompatibilis 5,0 mm-es FTTH gyorscsatlakozóval való használatra készült. A csatlakozó kompatibilitását a telepítés előtt meg kell erősíteni.
A szokásos hosszúságok a 10 m, 20 m, 30 m, 50 m és 100 m. Egyedi hosszúságok szállíthatók, akár 500 m-es konfigurációk is elérhetők a kábel- és csatlakozókövetelményektől függően.
A megadott üzemi hőmérséklet tartomány -40°C és +85°C között van.
Igen. A projekttől függően a testreszabás magában foglalhatja a kábel hosszát, a csatlakozó típusát, a polírozás típusát, a köpeny felépítését, a köpeny színét és a termékcímkézést.
