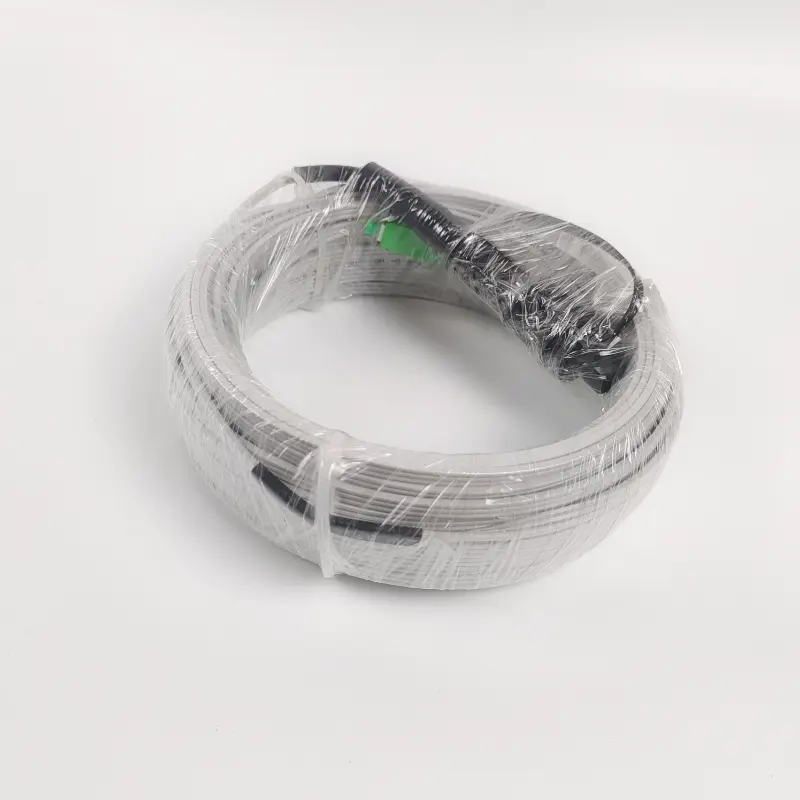

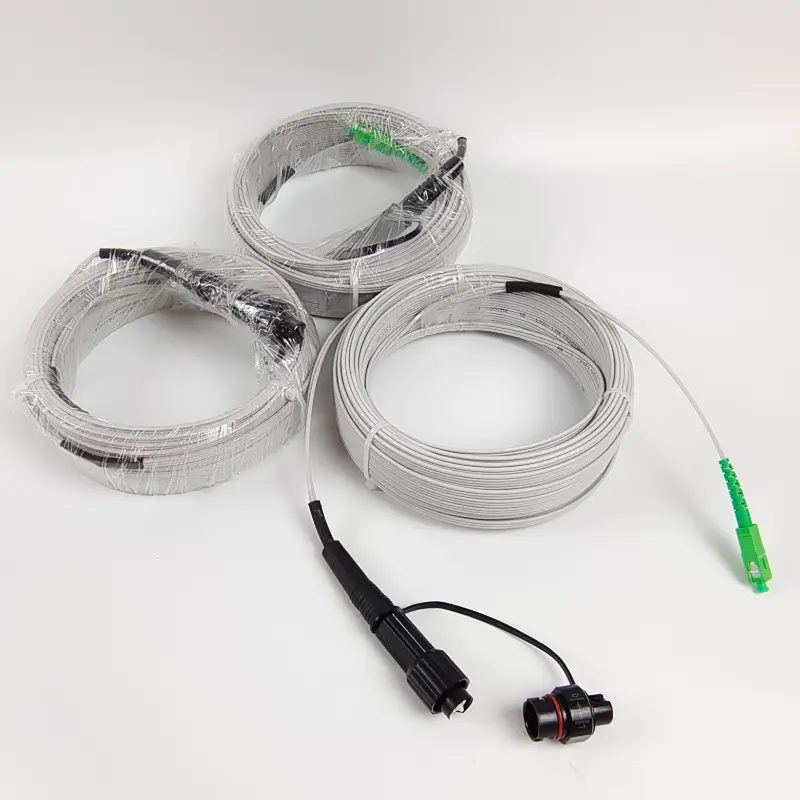

A vízálló előre csatlakoztatott cseppkábel patch Cord egy gyári végződésű száloptikai kábel-szerelvény, amelyet gyors és megbízható kültéri optikai csatlakozásokhoz fejlesztettek ki. Egyesíti a G.657A1 hajlításra érzéketlen egymódusú szálat, egy kompakt kábelszerkezetet és egy IP68 besorolású vízálló csatlakozót, hogy leegyszerűsítse az üvegszálas telepítést az FTTH-ban és más kültéri kommunikációs hálózatokban.
A kínai Yuanyi által gyártott készülék olyan alkalmazásokhoz alkalmas, ahol fontos a gyors telepítés, a stabil optikai teljesítmény, valamint a nedvesség és a külső körülmények elleni védelem.
1， Plug-and-play - nincs szükség terepi illesztésre vagy polírozásra, jelentősen csökkentve a telepítési időt és költséget
2, IP68 vízálló tömítés kétrétegű szilikon O-gyűrűkkel és lángálló PC-házzal, hosszú távú kültéri expozícióhoz alkalmas
3，A hajlításra érzéketlen G.657A1 szál stabil jelátvitelt biztosít szűk helyeken is
4, Opcionális csatlakozó konfigurációk: kettős IP68 vízálló vég / egyetlen IP68 vég + szabványos SC beltéri csatlakozó
5 ， Önhordó kialakítás hírvivő vezetékkel az antenna telepítéséhez
6，Jelenleg a preferált választás kültéri kábelezési gyorscsatlakozáshoz az utolsó mérföldes FTTH-hozzáféréshez, kültéri felügyelethez, kültéri hozzáférési ponthoz és egyetemi optikai kommunikációhoz
7，LSZH kabát szabvány, UV-álló fekete PE-vel opcionális a meghosszabbított kültéri élettartam érdekében (≥20 év)
Az ejtőkábel egy központi egymódusú optikai szál köré épül, és párhuzamos szilárdságú elemekkel erősítik meg. Az integrált acél hírvivőhuzal további mechanikai támogatást nyújt az önhordó antennaszereléshez.
· Optikai szál: G.657A1 hajlításra érzéketlen egymódusú szál
· Erőtagok: Két párhuzamos FRP rúd, Ø0,5 mm
· Üzenetküldő vezeték: 1,0 mm-es foszfátozott acélhuzal
· Külső burkolat: LSZH szabvány / UV-álló fekete PE opcionális
· Kábelkonfiguráció: Lapos íj típusú ejtőkábel
|
Paraméter |
Specifikáció |
|
Kábel típusa |
Lapos íj típusú ejtőkábel |
|
Szabványos méret |
(2,0 × 3,0) ±0,1 mm, messengerrel 5,0±0,2 mm |
|
Erőtagok |
Kettős párhuzamos FRP rúd (φ0,5 mm) |
|
Messenger vezeték |
1,0 mm-es foszfátozott acélhuzal |
|
Külső burkolat anyaga |
LSZH (standard) / Fekete UV-álló PE (opcionális) |
|
Telepítési módszerek |
Légi, falra szerelhető, vezetékes, sekély közvetlen temetés |
|
Paraméter |
Érték |
|
Száltípus |
G.657A1 hajlításra érzéketlen egymódusú szál |
|
Core Count |
1 mag |
|
Mód mező átmérője |
9μm / 125μm |
|
Működési hullámhosszok |
1310 nm / 1490 nm / 1550 nm |
|
Csillapítás @1310nm |
≤ 0,4 dB/km (normál) / ≤ 0,36 dB/km (prémium) |
|
Csillapítás @1550nm |
≤ 0,3 dB/km (normál) / ≤ 0,22 dB/km (prémium) |
|
Makro hajlítási veszteség @ 1550 nm, φ30 mm × 10 fordulat |
≤ 0,25 dB |
|
Makro hajlítási veszteség @ 1625 nm, φ30 mm × 10 fordulat |
≤ 1,00 dB |
|
Makro hajlítási veszteség @ 1550 nm, φ20 mm × 1 fordulat |
≤ 0,75 dB |
|
Makro hajlítási veszteség @ 1625 nm, φ20 mm × 1 fordulat |
≤ 1,50 dB |
|
Paraméter |
Specifikáció |
|
Végfelület típusa |
APC / UPC (választható) |
|
Egyvégű beillesztési veszteség |
≤ 0,3 dB |
|
Megtérülési veszteség (APC) |
≥ 55 dB |
|
Megtérülési veszteség (UPC) |
≥ 50 dB |
|
Párzási tartósság |
≥ 1000 ciklus, veszteségváltozás ≤ 0,2 dB |
|
Behatolásvédelmi minősítés |
IP68 (vízálló hosszan tartó merítés esetén) |
|
Ház anyaga |
Lángálló PC + kétrétegű piros szilikon O-gyűrűk |
|
Strain Relief |
Hullámos csomagtartó a kábelgyökér törésének megakadályozására |
Elérhető típusok: SC-APC / SC-UPC
Nincs vízálló tömítés – csak beltéri száraz környezethez (szekrények, osztók, ONU). Nem kültéri expozícióhoz.
|
Paraméter |
Specifikáció |
|
Rövid távú húzó terhelés |
≥ 600 N ~ 800 N |
|
Hosszú távú munkafeszültség |
≥ 200 N ~ 300 N |
|
Rövid távú ütésállóság (N/100 mm) |
≥ 2200 N |
|
Hosszú távú ütésállóság (N/100 mm) |
≥ 1000 N |
|
Statikus hajlítási sugár |
≥ 30 mm |
|
Dinamikus hajlítási sugár |
≥ 60 mm |
|
Szállítási / tárolási hőmérséklet |
-40 ℃ ~ +60 ℃ |
|
Telepítési hőmérséklet |
-10 ℃ ~ +50 ℃ |
|
Üzemi hőmérséklet |
-40 ℃ ~ +70 ℃ |
|
Kültéri UV élettartam |
≥ 20 év |
|
Hőmérséklet-ciklus teszt |
100 ciklus -40 ℃ és 70 ℃ között, veszteségingadozás ≤ 0,2 dB |
|
Nedves hővel végzett öregedési teszt |
500 óra @ 85 ℃ / 85% RH, nincs tömítés szivárgás vagy öregedés |
|
Opció |
Konfiguráció |
Ajánlott alkalmazás |
|
A típusú |

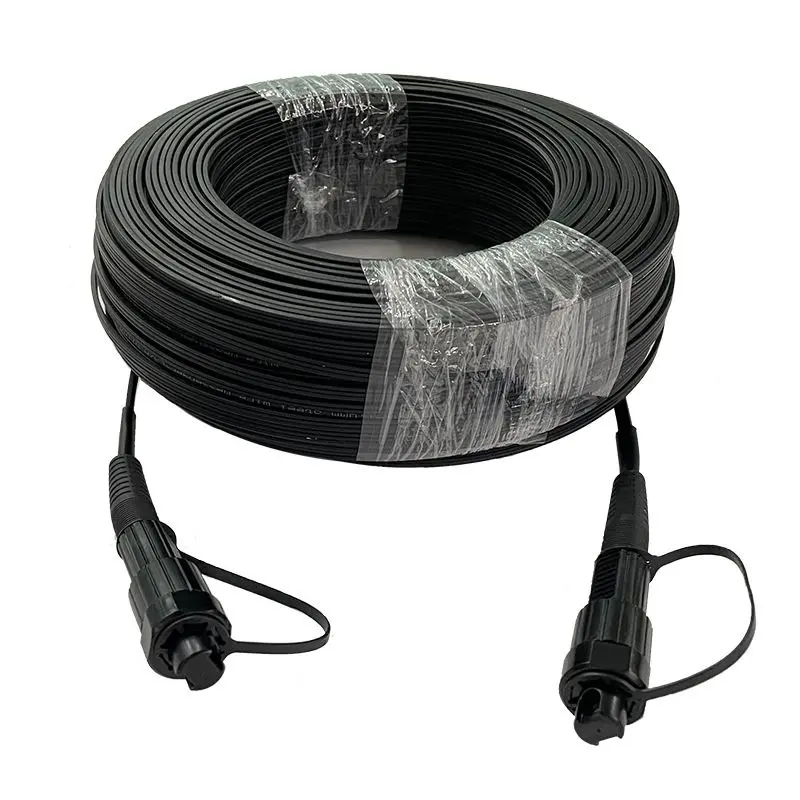

Kettős IP68 vízálló vég |
Teljes kültéri expozíció, földalatti vezeték, vizes gödrök, több szakaszból álló lépcsőzetes bővítés |
|
B típus |

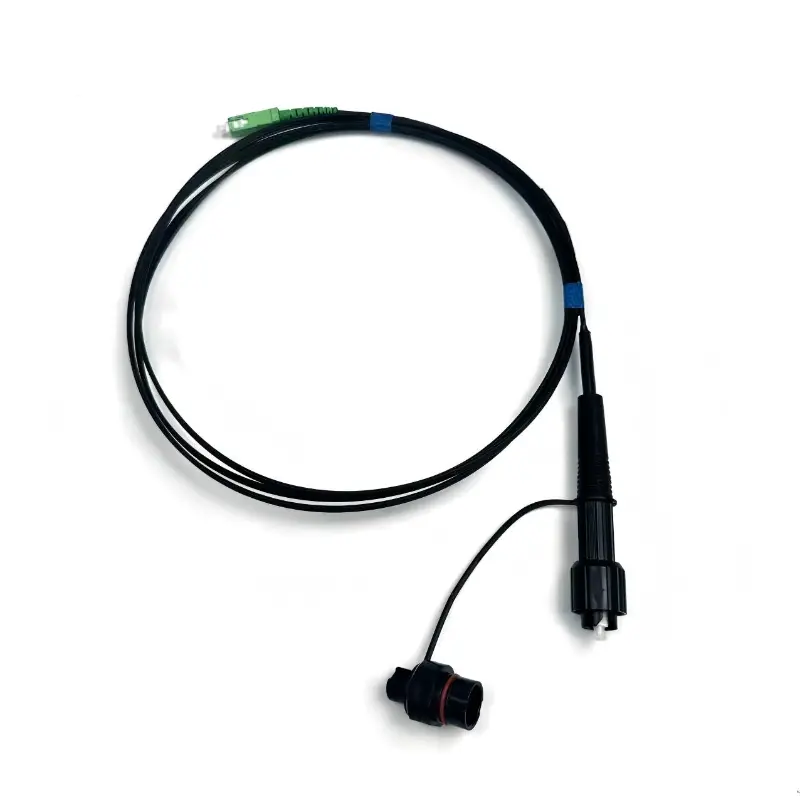

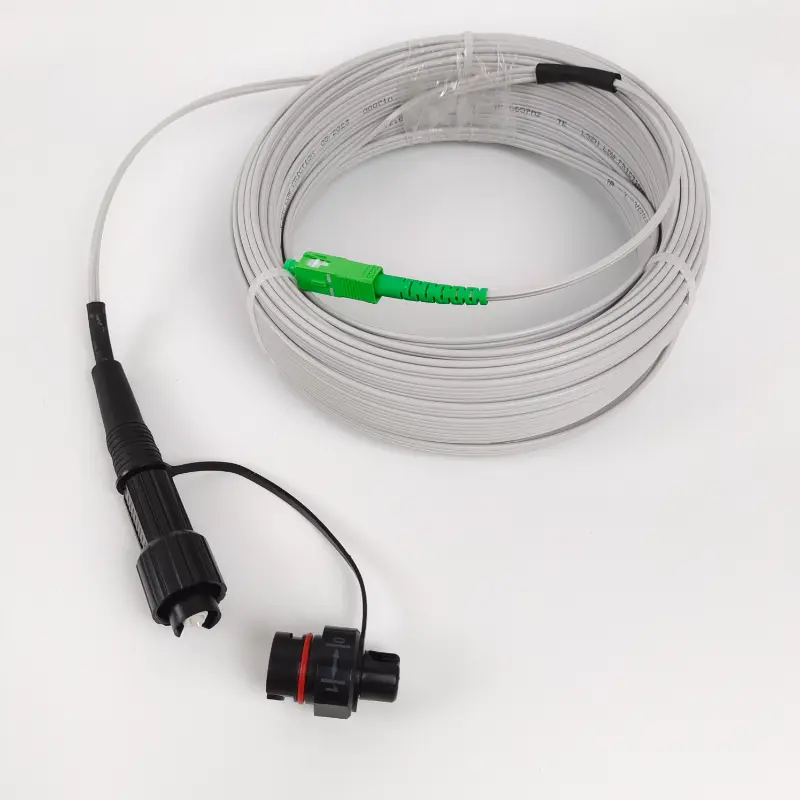

Egyetlen IP68 vízálló vég + SC beltéri csatlakozó |
FTTH hozzáférés – vízálló kültéri vége, száraz berendezéshez csatlakoztatott beltéri vége (mainstream megoldás) |
Gyárilag előre lezárt – nem szükséges fúziós toldó vagy helyszíni polírozás
A férfi/nőstény kialakítás lehetővé teszi a könnyű kiterjesztést nagy távolságokra több szakaszon keresztül
A beltéri csatlakozóvéget nem szabad kitenni esőnek vagy nedvességnek
Gondoskodjon az IP68 csatlakozómenetek megfelelő meghúzásáról a vízálló integritás megőrzése érdekében
Az IP68-as, vízálló, előre csatlakoztatott cseppkábel-patch kábelt kültéri üvegszálas hozzáféréshez és rövid távú optikai összekapcsolási alkalmazásokhoz tervezték, ahol gyors telepítés és környezetvédelem szükséges.
Kültéri üvegszálas elosztó pontok előfizetői oldali berendezésekkel történő összekapcsolására szolgál, miközben csökkenti a terepi lezárás szükségességét.
Alkalmas IP-kamerákhoz és egyéb száloptikás felügyeleti berendezésekhez, amelyeket szabadban lévő kültéri helyekre telepítenek.
Használható optikai csatlakozásokhoz kültéri vezeték nélküli hozzáférési pontokhoz és kommunikációs berendezésekhez, ahol vízszigetelés szükséges.
Alkalmazható kültéri optikai kapcsolatokhoz egyetemeken, ipari létesítményekben, közlekedési helyszíneken és más elosztott kommunikációs környezetekben.
Az IP68-as csatlakozókonfiguráció olyan környezetben használható, ahol a csatlakozók esővíznek, páralecsapódásnak vagy ideiglenes bemerülésnek lehetnek kitéve.
A Ningbo Yuanyi vezető kínai vízálló, előre csatlakoztatott cseppkábel-patch gyárként átfogó testreszabási lehetőségeket kínál:
Csatlakozófényezés: SC/UPC vagy SC/APC a különböző hálózati követelményeknek megfelelően
Kábelhossz: bármilyen egyedi hosszúság 1 m és 200 m+ között
Kabát anyaga: LSZH szabvány, UV-álló fekete PE az extrém kültéri expozícióhoz
Fiber Upgrade: G.657A1 hajlításra érzéketlen szálszabvány, kérésre más száltípusok is elérhetők
OEM márka: Egyéni nyomtatás ügyféllogóval, projekt vonalkóddal és kötegelt nyomkövetési kóddal
Csomagolás: Semleges fehér címkés csomagolás vagy egyedi márkás csomagolás támogatott
A Yuanyi száloptikai passzív alkatrészekre és előre lezárt száloptikai szerelvényekre specializálódott kommunikációs hálózati alkalmazásokhoz.
A vízálló, előre csatlakoztatott ejtőkábel patch kábel esetében a gyártás és a minőségellenőrzés a teljes összeszerelési folyamatot lefedi, beleértve a csatlakozó összeszerelést, fröccsöntést, szálvégződést, polírozást és az optikai teljesítmény tesztelését.
A vállalat támogatja a szabványos gyártást, valamint az OEM- és projektalapú testreszabást a disztribútorok, rendszerintegrátorok, távközlési vállalkozók és hálózati infrastrukturális projektek számára.
A termékdokumentáció, a minősítési információk és a vonatkozó vizsgálati jelentések a projekt és az ügyfél igényei szerint biztosíthatók.
