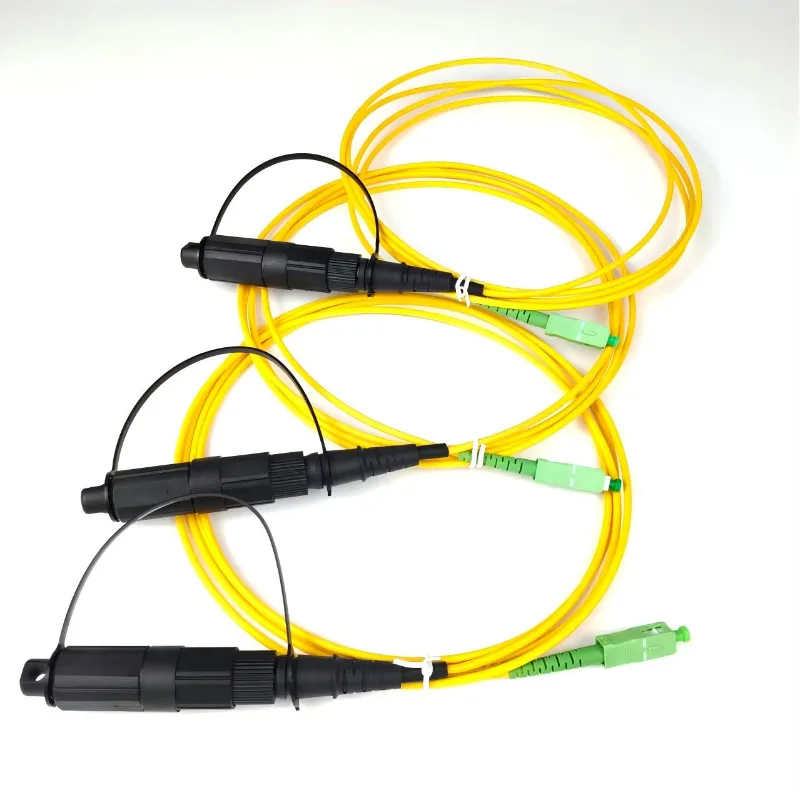

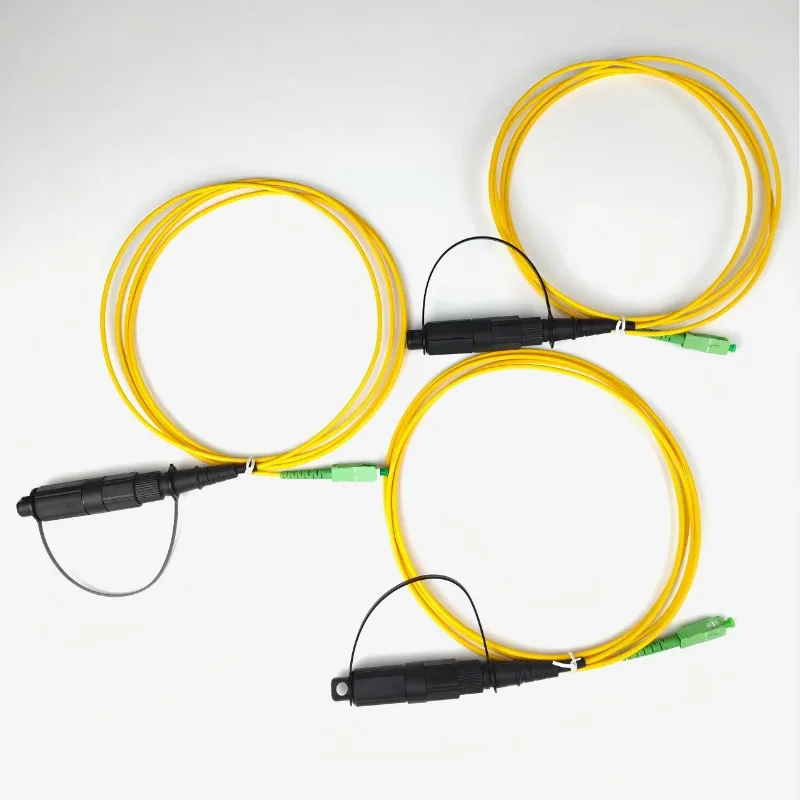

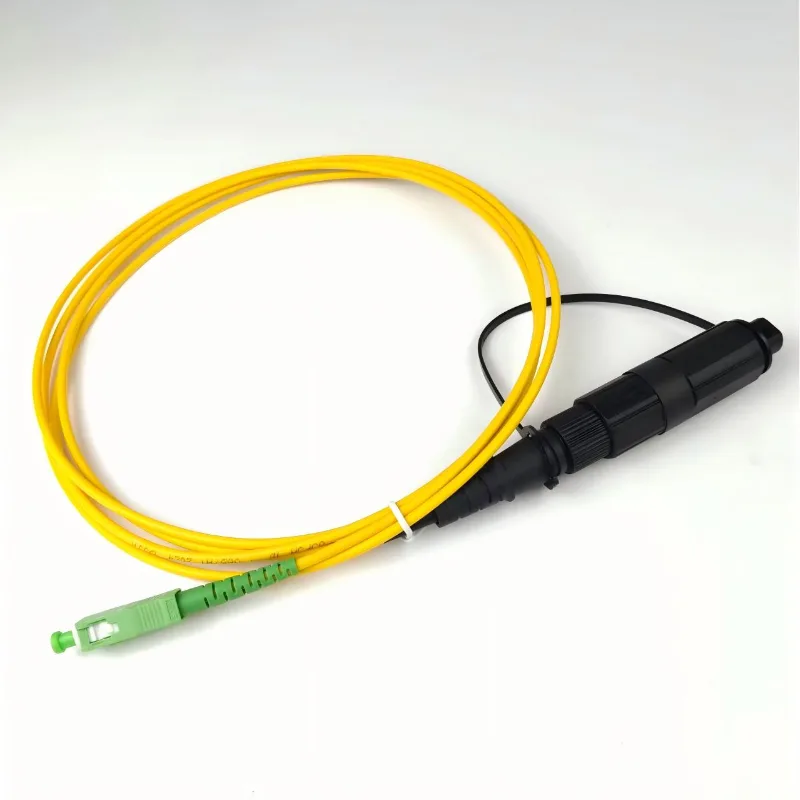

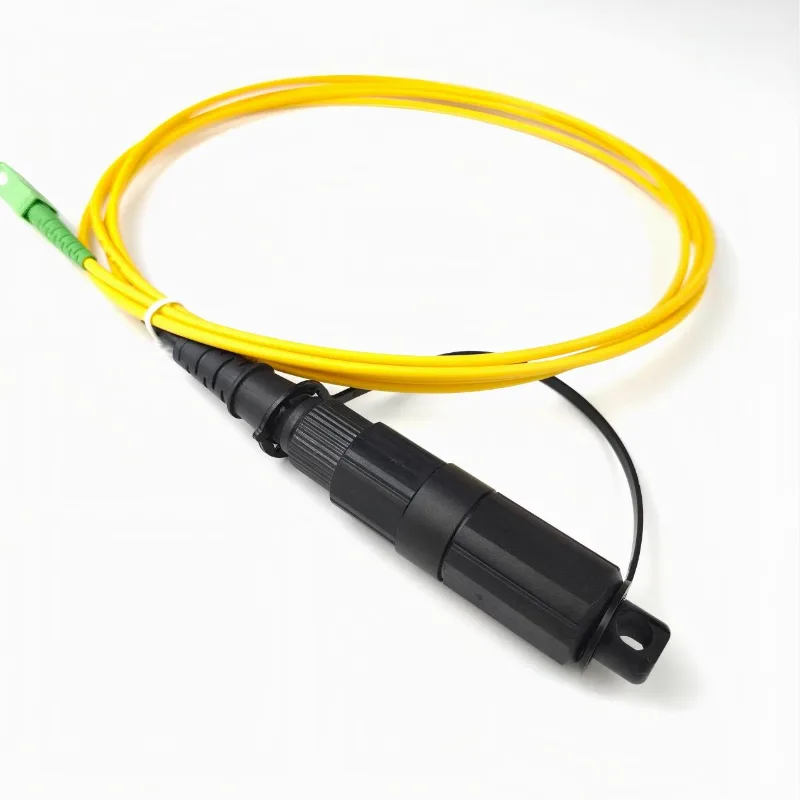

IP68 vízálló patch kábel

Manufactured by Ningbo Yuanyi, a professional fiber optic component manufacturer and supplier in China, the IP68 Waterproof Patch Cord is produced through controlled connector assembly, fiber polishing, inspection, and optical testing processes. Minden kész vezetéket egyedileg tesztelnek a szállítás előtt, hogy fenntartsák a konzisztens csatlakozót és az optikai teljesítményt.

Mi az az IP68 vízálló patch kábel?

Az IP68 Waterproof Patch Cord egy előre lezárt kültéri üvegszálas szerelvény, amelyet FTTH-hálózatokhoz, kültéri elosztópontokhoz, hozzáférési hálózatokhoz és egyéb olyan létesítményekhez terveztek, ahol megbízható üvegszálas kapcsolatokra van szükség kitett környezetben.

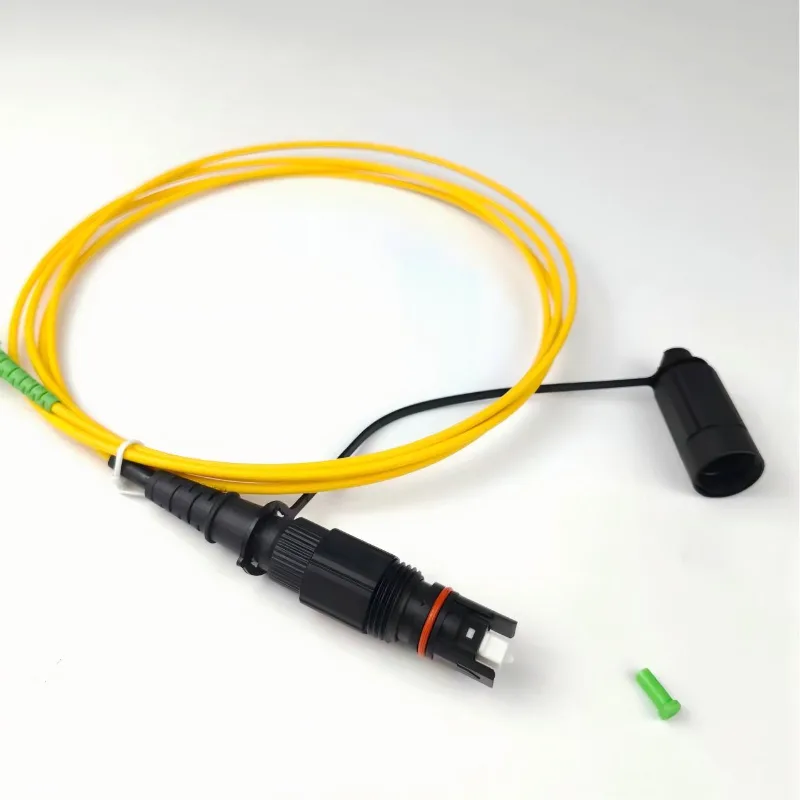

Ez a szerelvény egy IP68-as besorolású IPSC apa vízálló csatlakozót egy szabványos SC/APC csatlakozóval kombinál. A kültéri csatlakozó egy kötött porvédő sapkával van felszerelve, amely megvédi a csatlakozást a portól és a nedvességtől, amikor nem használja. The standard fiber configuration uses OS2 single-mode fiber, while G.657.A1 bend-insensitive fiber is available for installations with tighter routing requirements.

Szerkezeti anyagok specifikációi

1. Csatlakozó paraméterei

2. Szálkábel specifikációi

Fiber Core: OS2 egymódusú szál, 9/125 μm, kompatibilis a G.652D-vel; G.657.A1 hajlításra érzéketlen szál választható keskeny vezetékek vezetéséhez

Külső köpeny: LSZH alacsony füsttartalmú, halogénmentes anyag; sárga kabát alapkivitelben, fekete PE kültéri kabát kérésre

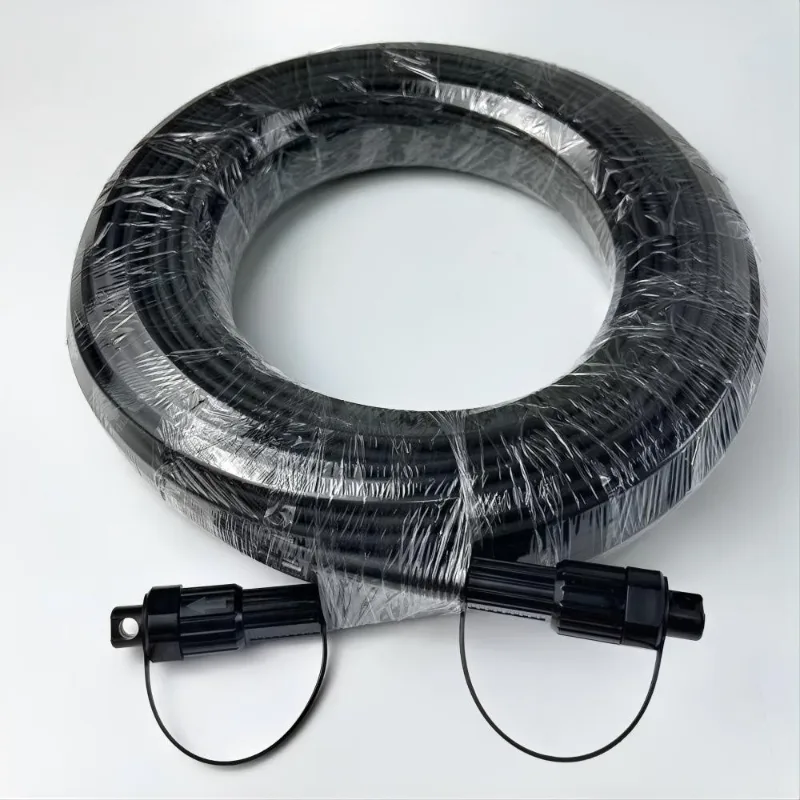

Kábel OD: szabványos 3,0 mm-es szimplex patch kábel / 5,0 mm-es kerek kültéri kábel / leejtő kábel kompatibilis; egyedi külső átmérő elérhető speciális projektekhez

Normál készlethossz: 1 m, 2 m, 3 m, 5 m, 10 m; bármilyen nem szabványos hosszúság, amelyet a gyári egyedi gyártás támogat

Optikai teljesítmény (tesztkörülmény: 23℃ környezeti hőmérséklet)

Főbb jellemzők

· IP68 vízálló kültéri csatlakozó az igényes kültéri környezethez

· Előre lezárt kialakítás a gyorsabb helyszíni telepítés és csatlakozás érdekében

· SC/APC csatlakozó a szabványos üvegszálas interfész kompatibilitás érdekében

· OS2 9/125 μm egymódusú optikai szál alapkivitelben

· G.657.A1 szálopció a szűkebb útválasztáshoz és nagyobb sűrűségű telepítésekhez

· Beillesztési veszteség ≤0,30 dB

· APC visszatérési veszteség ≥60 dB

· Működési hőmérséklet: -40°C és +75°C között

· Kompatibilis a 3,0 mm-es szimplex patch kábellel, az 5,0 mm-es kerek kültéri kábellel és a száloptikai kábellel

· Egyedi kábelhossz, száltípus, köpeny, csatlakozókonfiguráció és OEM-jelölés áll rendelkezésre

· 100%-os optikai tesztelés a kész szerelvényeknél

Tipikus alkalmazások

Az IP68 vízálló patch kábel alkalmas:

· FTTH hozzáférési hálózatok

· Kültéri szálelosztó dobozok

· Fiber hozzáférési terminálok

· Bázisállomás és távközlési infrastruktúra

· Kültéri kommunikációs szekrények

· Légi és út menti üvegszálas berendezések

· Esőnek, pornak és hőmérséklet-változásoknak kitett szálas csatlakozások

· Előre lezárt kültéri üvegszálas telepítés

Mechanikai és környezeti megbízhatóság

1 Mechanikai teljesítmény

Szakítószilárdság: Statikus axiális feszültség ≥100N; optikai veszteségnövekmény ＜0,1 dB tehermentesítés után, alkalmas kültéri húzószerkezetre

Hajlítási ellenállás: 1000 dinamikus hajlítási ciklus 10 mm-es sugárral ＜0,1 dB veszteségingadozás mellett; Minimális beépítési hajlítási sugár ≥10 × kábel külső átmérője; Hosszú távú statikus hajlítási sugár ≥15 × kábel külső átmérője

Párosítási ciklus élettartama: ≥500 illesztési ciklus az IPSC vízálló csatlakozóhoz; ≥1000 ciklus SC/APC csatlakozó esetén az optikai teljesítmény romlása nélkül

Oldalirányú ütésállóság: 1000 N/100 mm oldalirányú nyomásnak ellenáll, nem reped a köpeny vagy nem törik a szálakat belül

2 Környezeti alkalmazkodóképesség (Globális éghajlati zónákhoz való illeszkedés)

Üzemi hőmérséklet: -40 ℃ ~ +75 ℃, alkalmas hideg észak-Európára és magas hőmérsékletű trópusi kültéri használatra

Tárolási hőmérséklet: -50 ℃ ~ +85 ℃, az alkatrész nem öregszik hosszú távú tengeri szállítás során, zárt tartályokban

Nedves hővel öregedés: 1000 órás tárolás 85 ℃ és 85% relatív páratartalom alatt, nincs vízszivárgás a zárt házban, veszteségnövekmény ≤0,2 dB

UV-ellenállás: 2000 órás UV-sugárzás teszt a ház repedés vagy a tömítőgyűrű rugalmasságának meghibásodása nélkül, garantálja a hosszú élettartamot a szabadban történő telepítéshez

Termékkonfiguráció és testreszabás

5.1 Modellkódolási szabály (a globális ügyfelek számára egyszerű a rendelések leadása)

Modellpélda: YY-IPSC-OS2-APCAPC-2M Explanation: YY = Ningbo Yuanyi Factory, IPSC = Waterproof Connector Type, OS2 = Single Mode Fiber, APCAPC = Both Ends APC Polish, 2M = Cable Length 2 Meters

5.2 Gyári testreszabási lehetőségek

Végfelület módosítása: SC/UPC kék csatlakozó áll rendelkezésre a pigtail végéhez, hogy megfeleljen a különböző visszatérési veszteség követelményeinek

Kábeltípus frissítés: 3,0 mm-es patch kábellel, 5,0 mm-es kerek kültéri kábellel vagy ejtőkábellel kompatibilis – válassza ki a telepítési igényeknek megfelelően

Kabátbővítés: Rágcsálóálló, módosított kabát, időjárásálló fekete PE kabát közvetlen temetéshez és zord légi környezethez

Speciális szálas frissítés: G.657.A1, rendkívül hajlításra érzéketlen szál keskeny csőhöz és sűrű vezetékezéshez

OEM márkajelzés: Egyéni nyomtatás ügyféllogóval, projektelem vonalkódjával és kötegelt nyomkövetési kóddal; semleges fehér címkés csomagolás támogatott

5.3 Telepítési irányelvek

Csatlakozás előtt

Tisztítsa meg a kerámia hüvelyt megfelelő szöszmentes optikai tisztítókendővel a párosítás előtt. A végfelületen lévő por vagy szennyeződés növelheti a behelyezési veszteséget és csökkentheti a csatlakozás megbízhatóságát.

Vízálló csatlakozó csatlakozás

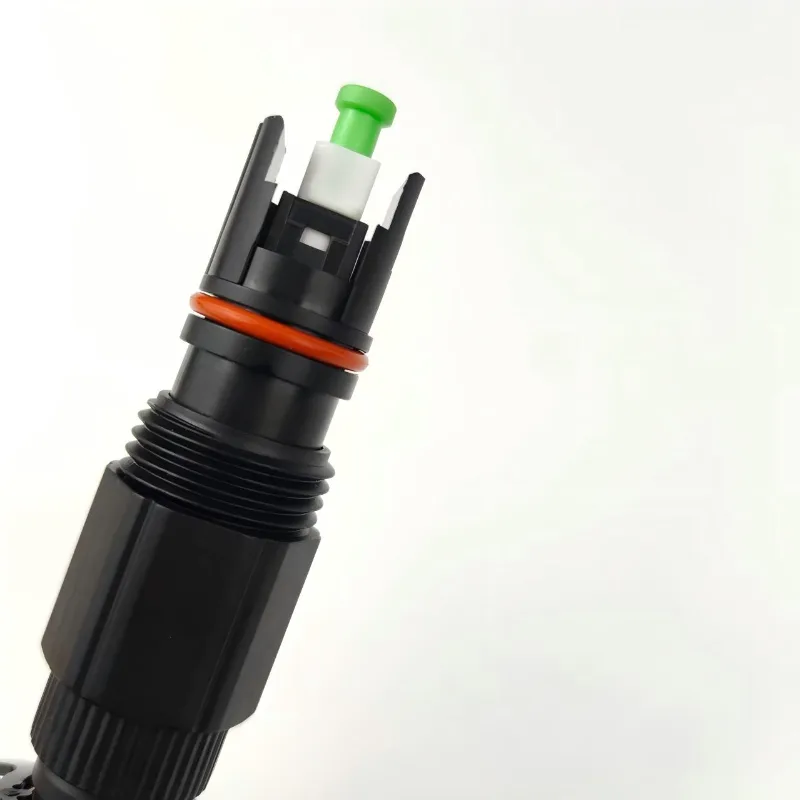

Győződjön meg arról, hogy a tömítési terület tiszta és megfelelően illeszkedik. Húzza meg teljesen az IPSC-csatlakozót a csatlakozó kialakításának megfelelően, hogy biztosítsa a tömítőszerkezet megfelelő rögzítését.

Kábelvezetés

Kerülje az éles kanyarokat, a túlzott húzóerőt és a csatlakozótest közvetlen megterhelését. A telepítés során adott esetben alkalmazzon húzóerőt a kábelre, ahelyett, hogy a csatlakozót húzópontként használná.

Nem használt kapcsolatok

Ha a csatlakozót nem használja, tartsa megfelelően felszerelve a rögzített porvédő sapkát és a csatlakozó pordugóját. Ez segít megvédeni az optikai interfészt a portól, nedvességtől és egyéb szennyeződésektől.

Csomagolás és Export

Az IP68 vízálló patch vezetékek a kábelhossz, a csatlakozó konfiguráció és a szállítási követelmények szerint vannak csomagolva.

Belső csomagolás

Minden szálpatch zsinór külön-külön becsomagolható PE védőzsákba vagy testreszabott csomagolásba, hogy csökkentse a kezelés során keletkező szennyeződéseket és sérüléseket.

Külső csomagolás

Az export kartondobozok megfelelő hullámos csomagolóanyagokat használnak a szerelvények védelmére belföldi szállítás, tengeri, légi szállítás és egyéb logisztikai folyamatok során.

Dokumentáció

Az ellenőrzési jegyzőkönyvek, csomagolási listák és egyéb kiviteli dokumentumok a rendelési és rendeltetési követelményeknek megfelelően szállíthatók.

Miért válassza a Ningbo Yuanyit?

A Ningbo Yuanyi száloptikai passzív alkatrészekre és előre lezárt szálas szerelvényekre specializálódott távközlési és FTTH alkalmazásokhoz.

Az IP68-as vízálló száloptikai patch vezetékeket Kínából beszerző vásárlók számára a vállalat a következőket kínálja:

· Házon belüli gyártás és összeszerelés

· Ellenőrzött csatlakozási és polírozási folyamatok

· A kész szerelvények 100%-os optikai tesztelése

· Szabványos és testreszabott kábelkonfigurációk

· OEM- és saját márkák támogatása

· Rugalmas kábelhosszúság és csomagolás

· Tömeges és projektalapú rendelések támogatása
