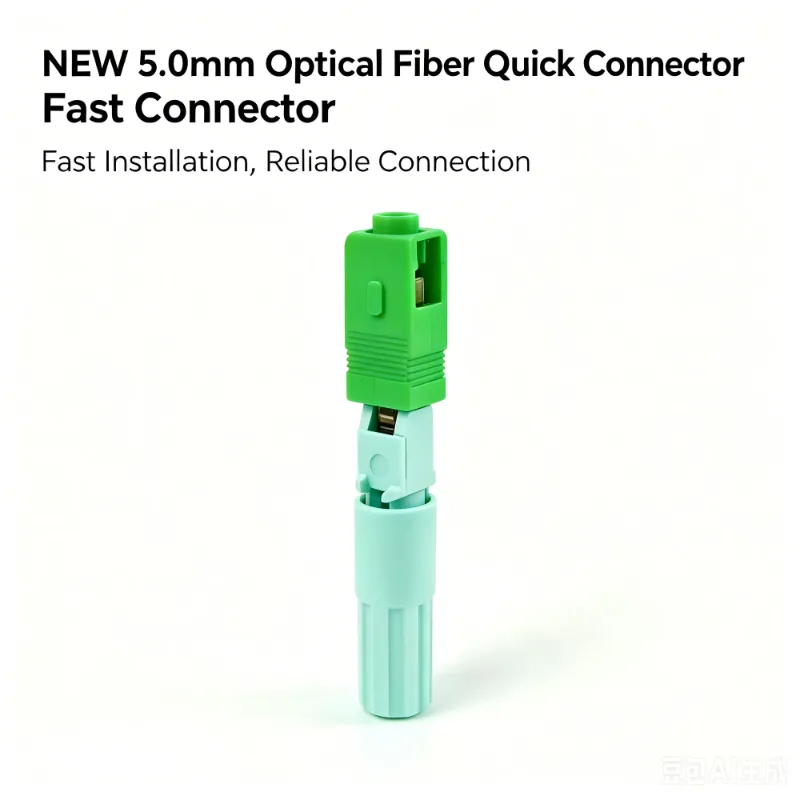

Professzionális kínai gyártóként a Yuanyi szeretne Önnek kínálni egy 5,0 mm-es Fiber Optic Fast Connectort, amelyet FTTH hozzáférési hálózatokhoz és kültéri száloptikai berendezésekhez terveztek, amelyek hatékony helyszíni lezárást igényelnek. A csatlakozó előpolírozott érvéghüvelyt és optimalizált belső igazítási struktúrát alkalmaz, hogy leegyszerűsítse a lezárási folyamatot, miközben megőrzi az állandó optikai csatlakozási teljesítményt.
|
Funkció |
Leírás |
|
Új, optimalizált belső tér |
Továbbfejlesztett V-horony beállítás a kisebb veszteség érdekében |
|
5,0 mm-es, dedikált kialakítás |
Kifejezetten 5,0 mm-es kerek kábelekhez |
|
Gyorsabb telepítés |
Nincs epoxi, nincs polírozás – 2 perc alatt |
|
FTTH kész |
Dedikált FTTH gyorscsatlakozónak tervezték |
|
Párosítás kész |
Kompatibilis a vízálló előre csatlakoztatott termékekkel |
|
Széles hőmérsékleti tartomány |
-40 ℃ ~ +85 ℃ kültéri használatra |
|
Paraméter |
Specifikáció |
|
Interfész típusa |
SC |
|
Alkalmazható kábel |
φ5,0 mm-es kerek egyszálas kábel |
|
Méretek (H × SZ × M) |
55 mm × 12 mm × 8 mm (típus) |
|
Paraméter |
Érték |
Állapot |
|
Fiber mód |
Egymódusú (SM) 9/125μm |
— |
|
Beillesztési veszteség (IL) |
≤ 0,4 dB (típus: ≤ 0,25 dB) javítva |
@1310/1550nm |
|
Megtérülési veszteség (RL) |
UPC ≥ 50 dB / APC ≥ 55 dB |
Csak SM |
|
Működési hullámhossz |
1310-1650 nm |
— |
|
Paraméter |
Specifikáció |
|
Kábel külső átmérője |
5,0 mm (± 0,1 mm) |
|
Szakítószilárdság |
≥ 50N (5,0 mm-es kábelhez) |
|
Tartósság (párosodási ciklusok) |
500-szor (ΔIL ≤ 0,3 dB) |
|
Üzemi hőmérséklet |
-40 ℃ ~ +85 ℃ |
|
Vízálló Mate kompatibilitás |
Igen – IP68-as előre csatlakozó termékekkel működik |
|
Forgatókönyv |
Ajánlott megoldás |
|
Kültéri FTTH terminál |
A legújabb 5,0 mm-es kábel Fast Connector / FTTH Quick Connector + IP68 előre csatlakozó kábel |
|
Légi-temetett átmenet |
Gyors térlezárás + előre lezárt vízálló fugadoboz |
|
Sürgősségi javítás vízálló leejtéssel |
Plug and play gyárilag előkészített vízálló csatlakozókkal |
Megjegyzés: Ez a kombináció lehetővé teszi a telepítők számára, hogy vízálló védelmet tartsanak a gyárilag lezárt részeken, miközben az 5,0 mm-es kábel gyorscsatlakozót (egyben kiváló FTTH gyorscsatlakozó) használják a végső beltéri/terepi lezáráshoz.
Csík – Távolítsa el az 5,0 mm-es külső köpenyt és az aramid fonalat.
Clean & Cleave – Tisztítsa meg a csupasz szálat és hasítsa fel pontosan (8–12 mm hosszúságban).
Behelyezés – Illessze be az 5,0 mm-es kábelt a csatlakozótestbe, amíg a szál el nem éri az ütközési pontot.
Bilincs – Csukja be a fedelet, és húzza meg a feszültségmentesítő csomagtartót.
Teszt – Ellenőrizze az IL-t teljesítménymérővel vagy OTDR-vel.
|
Csomag típusa |
Mennyiség |
|

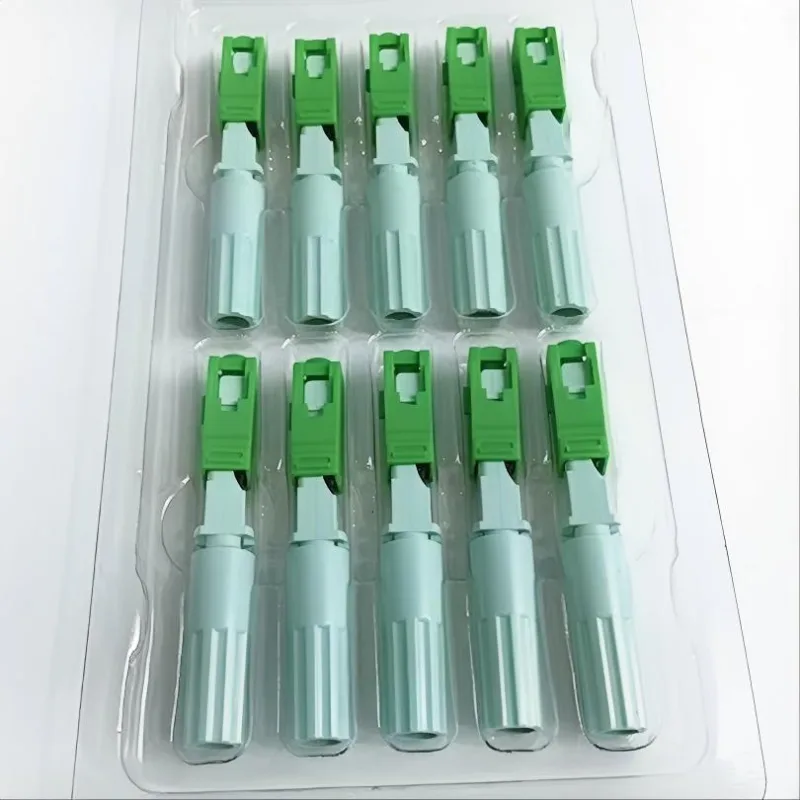

Belső buborékfólia doboz |
10 db/doboz |
|
Mester karton |
100 db/karton |
Az 5,0 mm-es Fiber Optic Fast Connector alkalmas üvegszálas hozzáférési és karbantartási alkalmazásokhoz, ahol kompatibilis 5,0 mm-es, kerek kábelt használnak.
Lakossági és kereskedelmi FTTH hozzáférési hálózatokban a drop kábelek gyors lezárására szolgál, különösen ott, ahol fontos a telepítés sebessége.
Alkalmas kültéri elosztópontokhoz, üvegszálas végdobozokhoz és egyéb olyan hozzáférési hálózatokhoz, amelyek helyszíni optikai csatlakozókat igényelnek.
Használható az antenna, a csatorna és a földbe süllyesztett szálas útvonalak közötti átmeneti pontokon, ahol terepi lezárásra van szükség.
Praktikus lehetőséget biztosít a csere- és javítási munkákhoz, amikor egy sérült vagy újonnan beszerelt ejtőkábelt a helyszínen kell lezárni.
A csatlakozó kompatibilis IP68-as előre csatlakozós száloptikai termékekkel együtt használható, lehetővé téve a gyárilag tömített vízálló szakaszok helyszíni végpontokkal való kombinálását.
A csatlakozót 5,0 mm-es, kerek egyszálas, 5,0 mm ±0,1 mm névleges külső átmérőjű kábelekhez tervezték. A kábel felépítését és a szál típusát megrendelés előtt meg kell erősíteni.
Igen. A csatlakozót az FTTH utolsó mérföldes hozzáférési alkalmazásokhoz tervezték, beleértve a kompatibilis 5,0 mm-es ejtőkábelek helyszíni lezárását.
A gyorscsatlakozó előpolírozott érvéghüvelyt használ, és úgy tervezték, hogy elkerülje a hagyományos epoxigyanta kikeményítést és a csatlakozók kézi polírozását a normál telepítés során.
A felsorolt specifikáció egymódusú, 9/125 μm-es szálra vonatkozik, 1310–1650 nm működési hullámhossz-tartománnyal.
Igen. Úgy tervezték, hogy kompatibilis vízálló, előre csatlakoztatott termékekkel működjön, beleértve az IP68-as szerelvényeket is, a hibrid FTTH telepítéshez.
