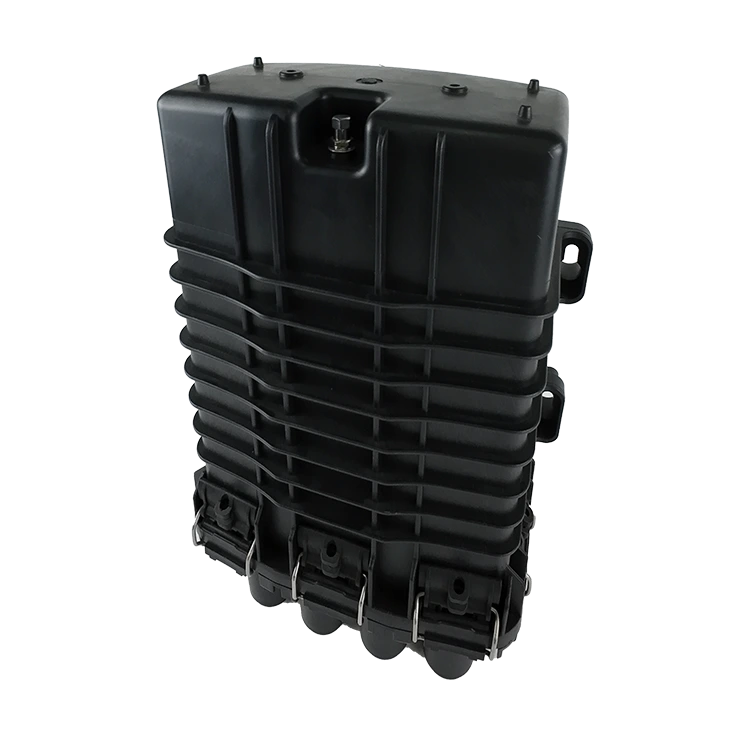

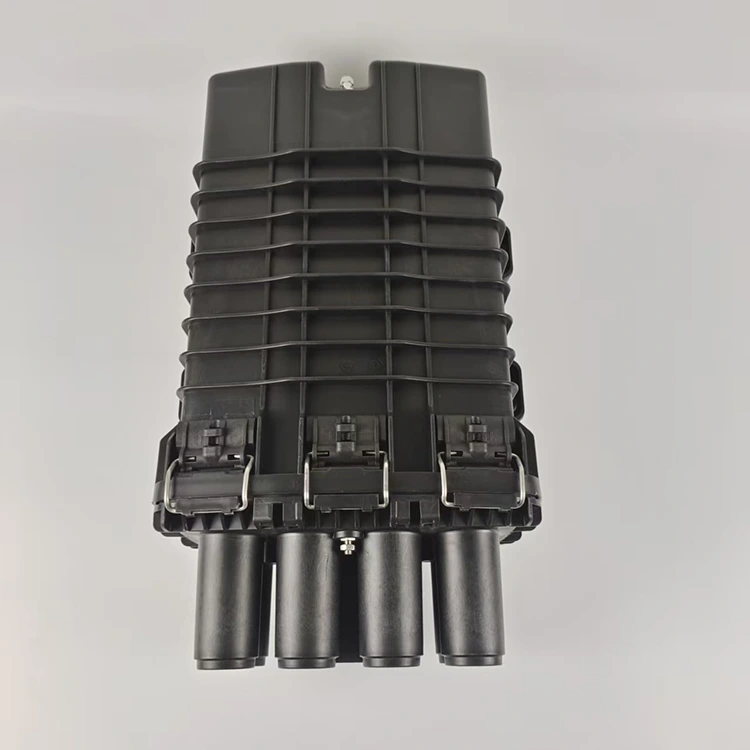

A Ningbo Yuanyi Communication Technology Co., Ltd. professzionális 288 magos száloptikai kupola illesztési gyárként első kézből biztosítja az árakat. Hőre zsugorodó tömítőszerkezettel és IP68-as védelemmel rendelkezik, így alkalmas légi, falra, oszlopra szerelhető és közvetlen temetkezésre.
Ultra-nagy kapacitás: 144–288 magot támogat, akár 12 illesztőtálcával (24 mag/tálca)

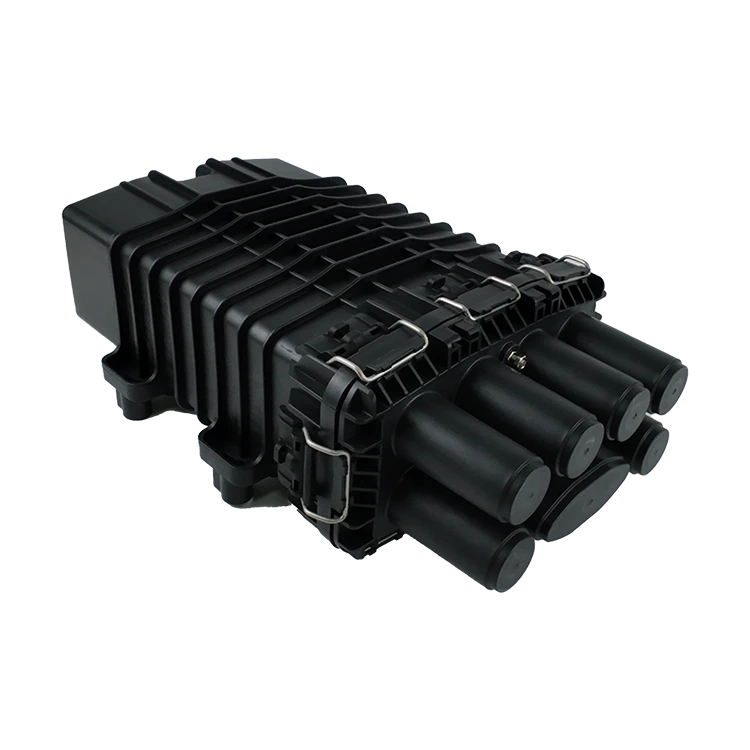

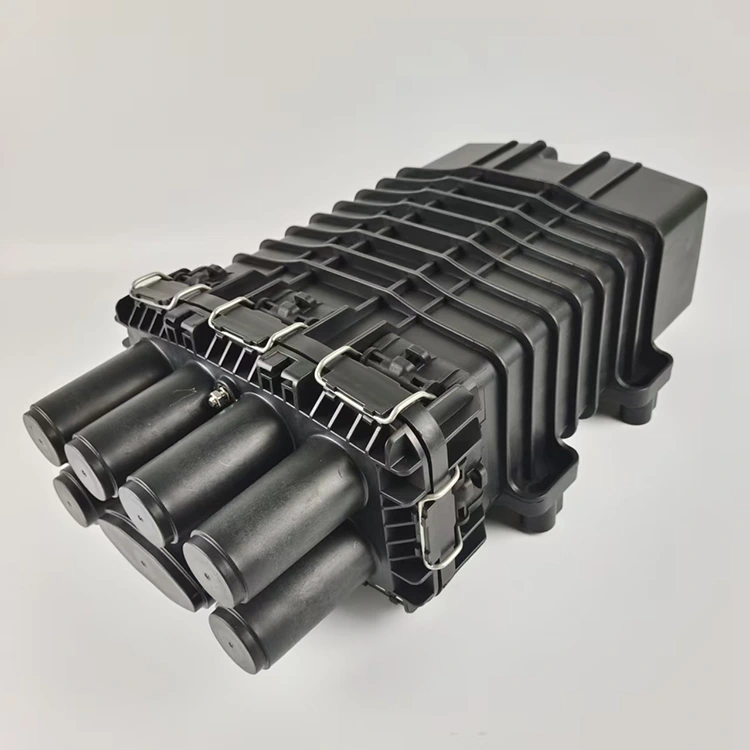

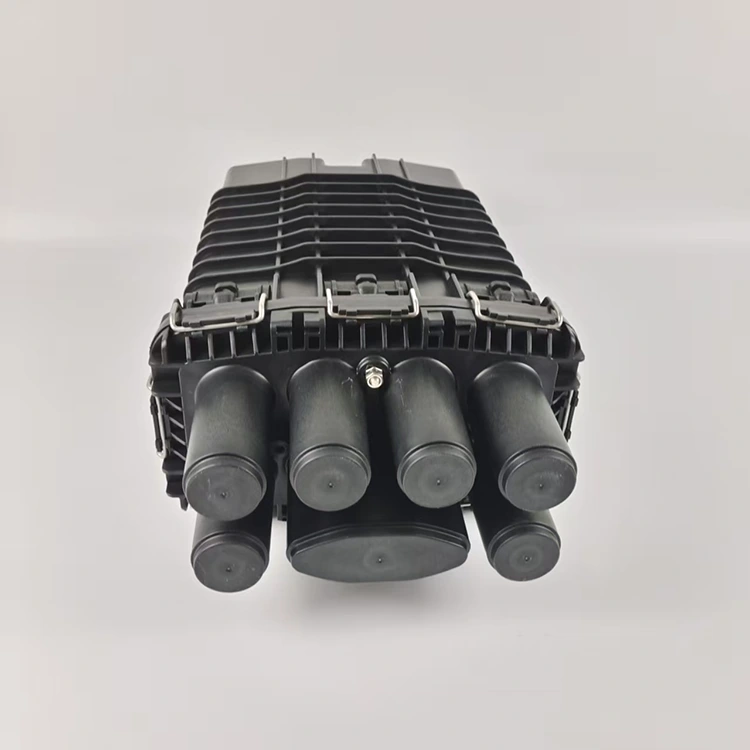

Nagy port kialakítás: 1 bemenet + 6 kimenet, nagy átmérőjű optikai kábelek befogadására
Hőre zsugorodó tömítés: IP68 besorolású víz- és porálló
Tartós anyag: PP/ABS műszaki műanyag, UV-, sav-, lúg-, öregedés- és lángálló
Rugalmas telepítés: Légi, oszlop, fal, közvetlen temetés
Szerszámmentes újraindítás: Könnyen újranyitható speciális szerszámok nélkül

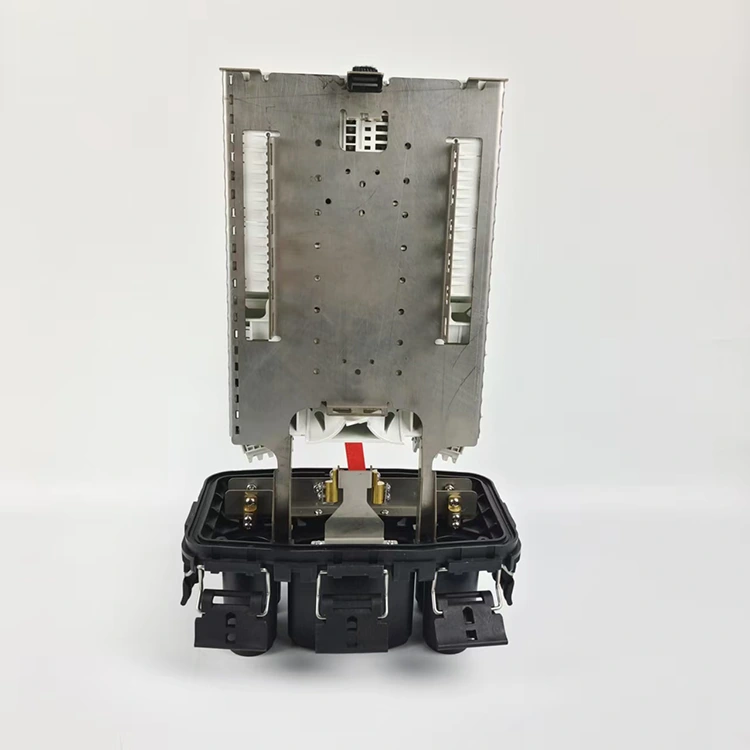

Integrált légszelep és földelés: Tömítésvizsgálat támogatása és villámvédelem
|
Paraméter |
Specifikáció |
|
Modell |
YY-MS15R |
|
Termék neve |
288 Core Fiber Optic Dome Splice Zárás |
|
Anyag |
PP / ABS |
|
Tömítés típusa |
Hőre zsugorodó |
|
Max szálkapacitás |
288 mag (12 tálca × 24 mag) |
|
Támogatott alaptartomány |
144-288 mag |
|
Összefűzési tálca kapacitása |
24 mag tálcánként |
|
Tálcák száma (max.) |
12 db |
|
Kábel portok |
1 bemenet, 6 kimenet |
|
Max kábelátmérő |
Alkalmas nagy átmérőjű tápkábelekhez |
|
Védelmi fokozat |
IP68 |
|
Környezeti hőmérséklet |
-40°C ~ +60°C |
|
Nedvesség |
≤95% (40°C-on) |
|

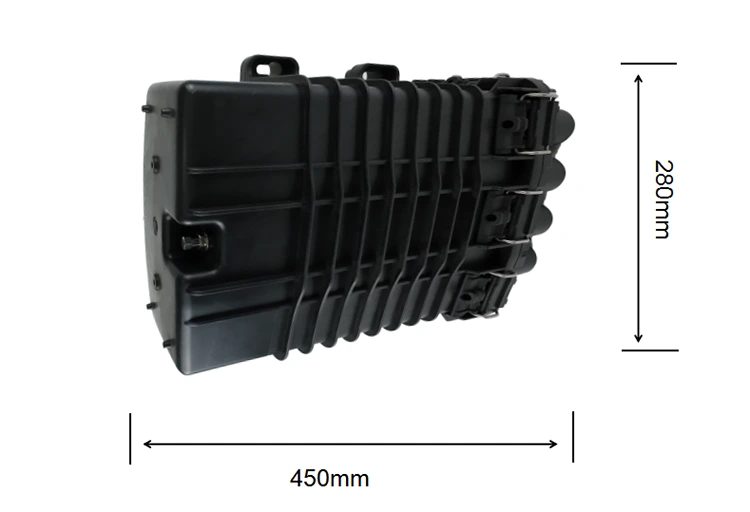

Méretek (Ma × M) |
450 mm × 280 mm |
|
Színbeállítások |
Fekete (egyedi LOGO elérhető) |
A 288 magos Fiber Optic Dome Splice Closure a legigényesebb kültéri környezetekhez készült:
Nagy magkapacitás (akár 288 mag): Csökkenti a nagy sűrűségű üvegszálas gerinchálózatokban szükséges lezárások számát, csökkentve a teljes projektköltséget (CapEx/OpEx).
Nagy kábelportok (1 bemenet + 6 kimenet): Nagy átmérőjű tápkábelek és több elágazó kábelek befogadására tervezték, így ideális központi irodákhoz, bázisállomásokhoz és hosszú távú útvonalakhoz.
Kiváló anyagszilárdság: A PP/ABS burkolat kiválóan ellenáll az ütésnek, a korróziónak, az UV-sugárzásnak és a lángnak, megbízható teljesítményt biztosítva még sivatagokban, tengerparti területeken vagy ipari övezetekben is.
Hőre zsugorodó tömítés IP68 besorolással: Víz- és porálló tömítést garantál, megakadályozva a nedvesség bejutását, ami jelvesztést okozhat. A tömítőrendszer többször kinyitható és visszazárható a teljesítmény romlása nélkül.

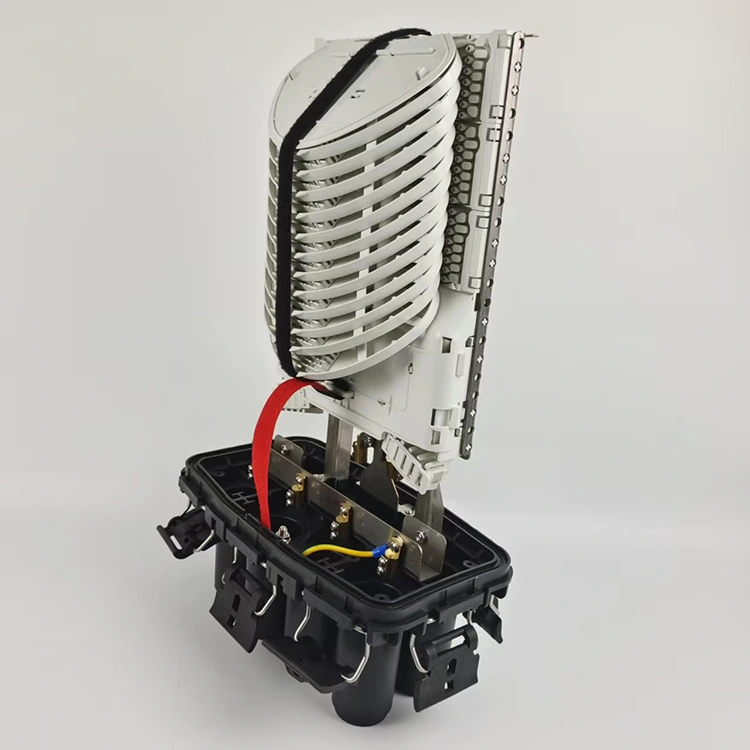

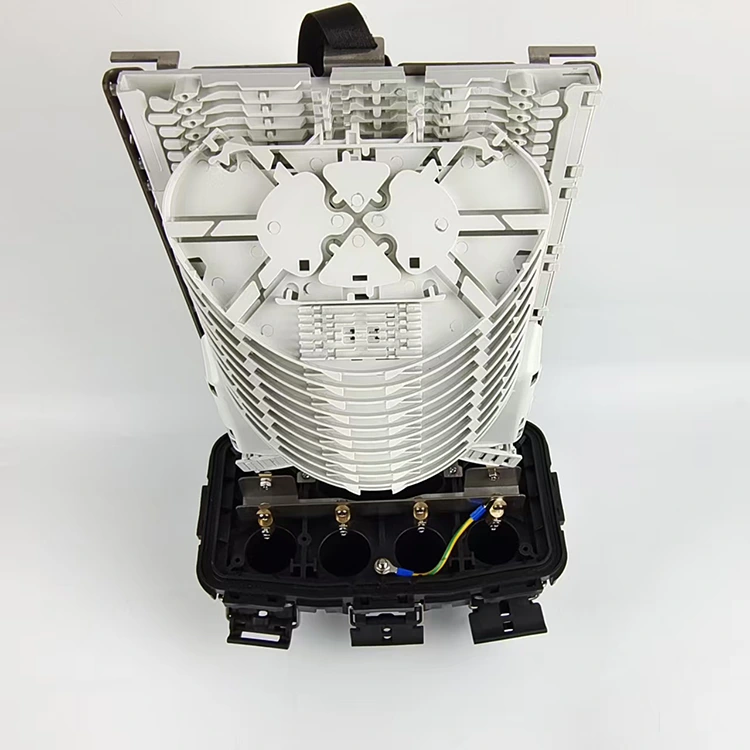

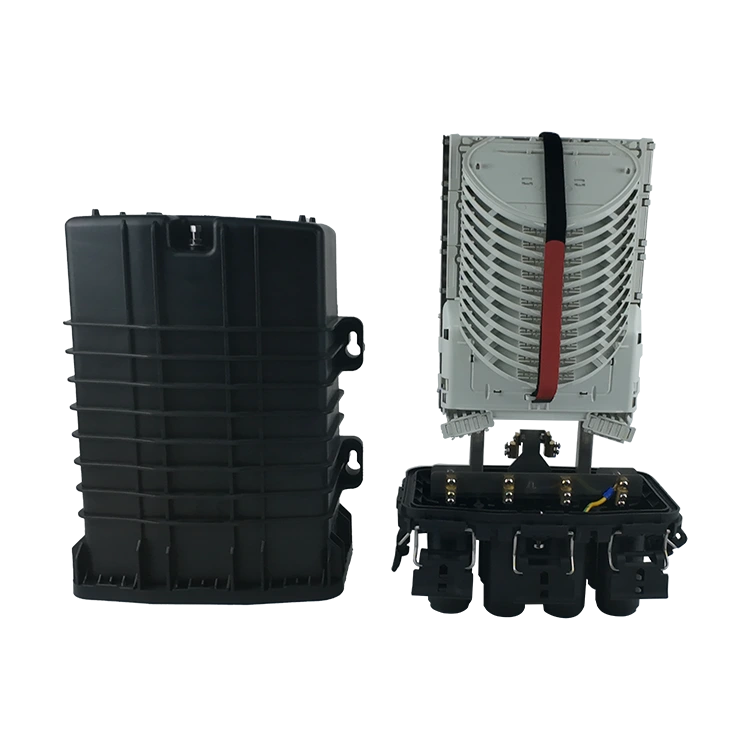

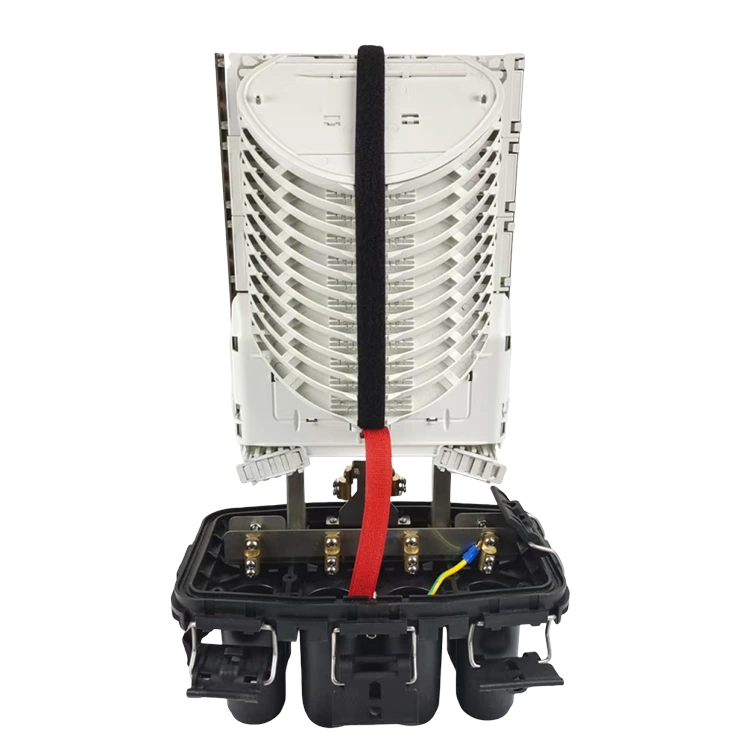

Strain Relief & Fiber Management: A beépített görbületi sugárszabályozás (≥40 mm) kiküszöböli a további jelveszteséget. A csuklós toldótálcák lehetővé teszik bármely tálcához való hozzáférést anélkül, hogy megzavarnák a már összeillesztett szálakat.
A nagy sűrűségű toldás, a nagy kábelkezelés és a minden időjárási idejű tartósság kombinációja teszi az YY-MS15R-t előnyben részesített választássá azon hálózatüzemeltetők és vállalkozók számára, akiknek jövőbiztos infrastruktúra-komponensre van szükségük.
Célügyfél: Telco infrastruktúra menedzserek, FTTH vállalkozók, CATV integrátorok a SEA-ban, LATAM-ban, Afrikában és a Közel-Keleten.
A nagy sűrűségű állat: 288 mag egyetlen kupolában. 2-3 szabványos zárat helyettesít. Helyet és beépítési időt takarít meg.
A "Big Pipe" kezelő: 1 bemenet + 6 kimenet. Kifejezetten nagy átmérőjű etetőkábelekhez (nem csak apró kábelekhez) tervezték.
Az Extreme Survivor: IP68 + UV védelem + PP/ABS páncél. Sivatagokhoz, dzsungelekhez és tengerparti permetekhez készült.
Probléma: A régi záróelemek szivárognak az esőben. → Megoldás: Hőre zsugorodó tömítés + IP68.
Probléma: Túl sok lezárás egy zsúfolt oszlopon. → Megoldás: 288C kapacitás kompakt 450mm magasságban.
Probléma: Nem fér bele a vastag gerinckábel. → Megoldás: Túlméretezett portok.
*Összehasonlítás a szabványos 144C záróelemekkel és az alacsony költségű általános márkákkal.*
|
Funkció / Paraméter |
YY-MS15R (Yuanyi) |
Szabványos 144C zárás |
Olcsó általános márka |
|
Max Kapacitás |
288 mag (12 tálca × 24 mag) |
144 mag |
96 mag |
|
Port konfiguráció |
1 bemenet + 6 kimenet (nagy átmérő) |
2 bemenet + 2 kimenet |
1 bemenet + 2 kimenet |
|
Anyag |
PP/ABS (nagy ütésállóság) |
Szabványos PP |
Újrahasznosított műanyag (törékeny) |
|
Tömítési módszer |
Hőre zsugorodó + IP68 |
Hőre zsugorodó vagy gumi |
Csak gumi (gyorsan öregszik) |
|
Hozzáférés a tálcához |
Csuklós típusú (Bármelyik tálcához hozzáférhet mások zavarása nélkül) |
Halmozás típusa (le kell szedni, hogy elérje az alját) |
Fix típus |
|
Földelés |
Beépített villámvédelem |
Választható |
Egyik sem |
|
Testreszabás |
Igen (LOGO, szín, tálcakonfiguráció) |
Korlátozott |
Nem |
|
Árszint |
Alacsony ár/kedvezmény (Közvetlen gyári) |
Közepes |
Alacsony (de nagy kockázat) |
|
Garancia |
1 év (visszaküldés/csere) |
6 hónap |
Egyik sem |
*"Miért vásároljon szabványos 144C-es dobozt, ha 288 toldást kell beszerelnie? Az YY-MS15R-rel 50%-ot takarít meg a hardveren és a telepítési munkán. Kezeli azokat a nagy kábeleket, amelyeket mások nem tudnak, és úgy készült, hogy túlélje a legzordabb időjárást is. Ez az a FOSC, amelyre a gerinchálózati projektekhez van szüksége."*
|
Tétel |
Mennyiség / Specifikáció |
|
Hőre zsugorodó tömítések |
1 készlet portonként |
|
Illesztő tálcák (24 magos) |
1-12 (rendeléstől függően) |
|
Címkepapír / Csiszolópapír |
1 db egyenként |
|
Ezüst papír |
3 db |
|
Kábelkötegelők (3 mm × 10 mm) |
12 db |
|
Szálvédő cső |
2 db |
|
Hőre zsugorodó hüvely (1,0×3×60 mm) |
144/288 db (igény szerint) |
|
Pólusra/falra szerelhető készlet |
Választható |
|
Karton csomagolás |
6 készlet kartononként |
|
Karton mérete |
72 × 57 × 40 cm |
|
Bruttó súly kartononként |
22,5 kg |
Testreszabott 288 magos száloptikai dómkötés: LOGO nyomtatás, tálcamennyiség és csomagolási lehetőségek állnak rendelkezésre.
288 Core Fiber Optic Dome Splice Closure Raktáron: Készen áll a sürgős projektekre.
Árlista: Kérje legújabb tömeges árainkat nagyszabású telepítésekhez.
Bármilyen műszaki vagy kereskedelmi kérdéssel forduljon a Ningbo Yuanyi Communication Technology Co., Ltd.-hez.
