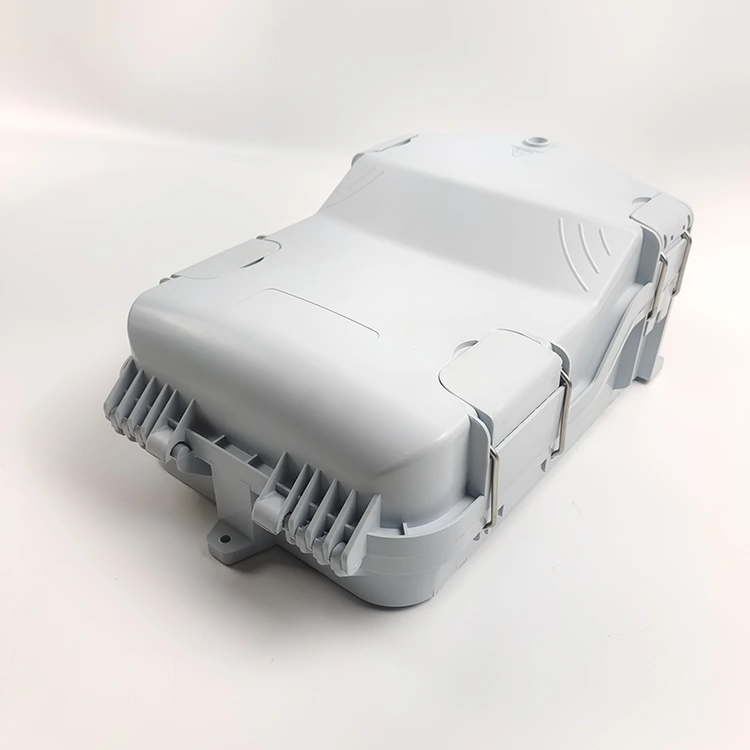

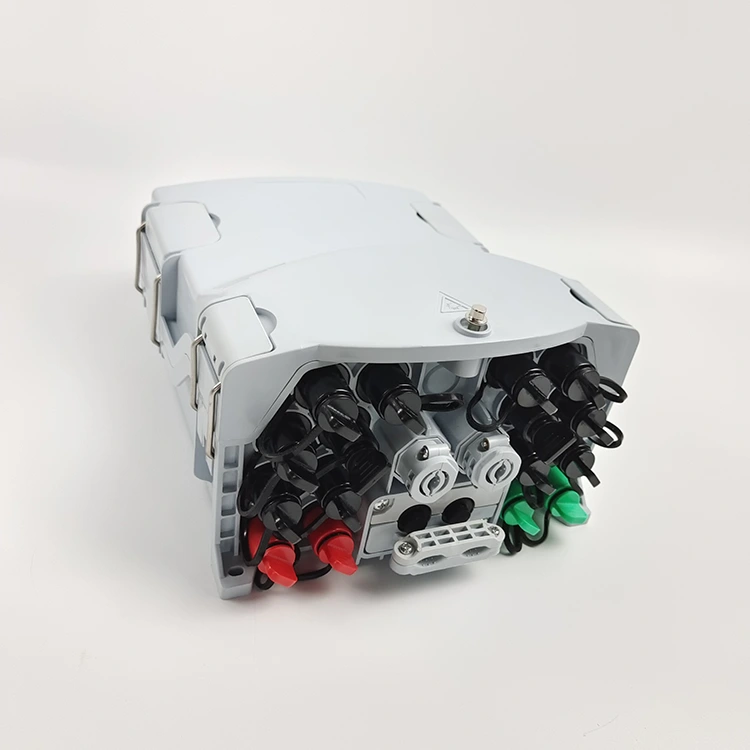

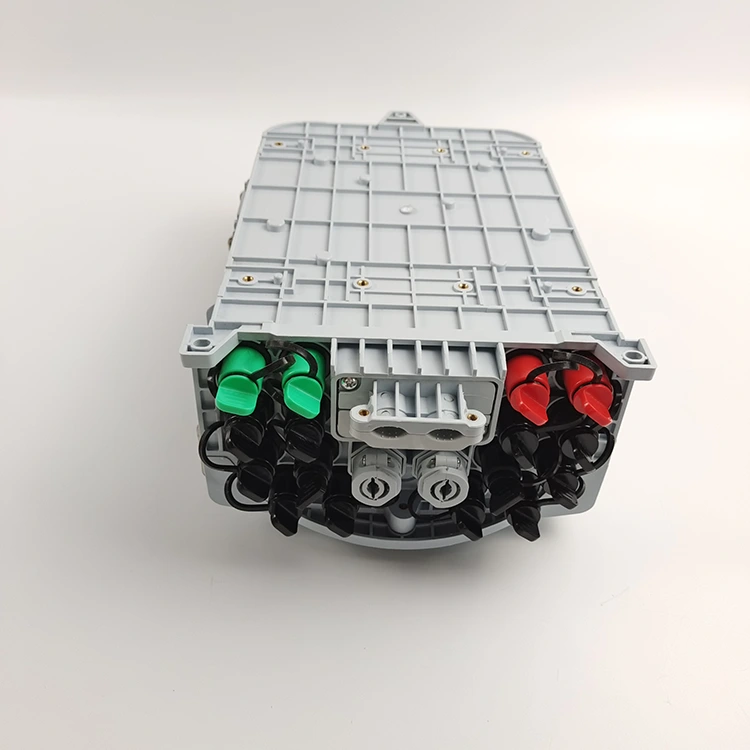

16 magos vízálló száloptikai elosztó doboz

Az FTTH ODN (Fiber to the Home Optical Distribution Network) projektekben a Yuanyi gyár kiváló minőségű, 16 magos vízálló száloptikai elosztódobozának használata jelentős előnyöket kínál a hagyományos fúziós illesztési módszerekkel szemben. Ezek a dobozok optimalizálják az építés hatékonyságát és a telepítési sebességet, növelve a jövedelmezőséget. Stabil és megbízható minőségük miatt a legtöbb 5G-t célzó FTTH-projekt preferált választása, és jelenleg Dél-Amerika legdivatosabb 16 magos vízálló száloptikai elosztódoboza.

A 16 magos, vízálló száloptikás elosztódobozok tipikus alkalmazási forgatókönyvei a következők: gyors kültéri lefedettség lakóövezetekben és nagyszabású szélessávú kiépítés vidéki területeken; magas megbízhatósági követelmények, például vasútvonalak és videó megfigyelő hálózatok; és a karbantartási nehézségekkel járó területek, mint például a magasan fekvő oszlopok és pincék, ahol a fúziós összeillesztés kényelmetlen.

A Yuanyi folyamatosan 16 magos vízálló száloptikai elosztó doboz szállítója volt, és termékeket kínál FTTH ODN projektekhez belföldön és nemzetközileg egyaránt.

Jellemzők:

(1) A 16 magos vízálló száloptikai elosztódoboz teljesen zárt kialakítású.

(2) Anyag: ABS, nedvességálló, vízálló, porálló és öregedésgátló, IP68 védelmi besorolással.

(3) A 16 FO vízálló száloptikai elosztódoboz integrálja az adagoló- és a beugró kábelrögzítést, a száloptikás toldást, a rögzítést, a tárolást és a vezetékezési funkciókat.

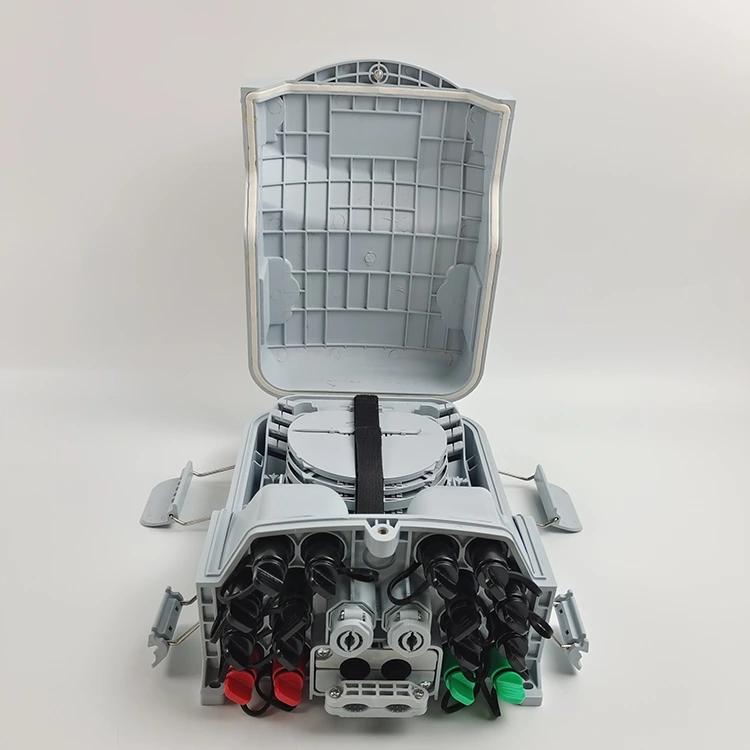

(4) A belső térben az optikai kábelek, kötegek és patch vezetékek egymástól függetlenül vannak elvezetve, megakadályozva az interferenciát; miniatűr PLC elosztót használnak a telepítéshez, egyszerűsítve a karbantartást.

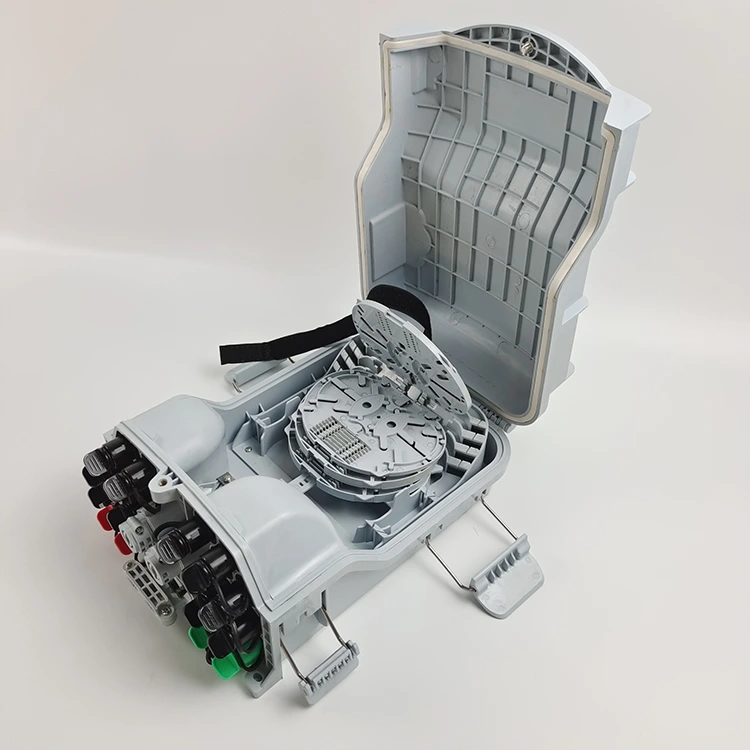

(5) A 16 magos, vízálló száloptikai elosztódoboz összekötő tálcája felfelé fordítható, így az adagolók az interfészen keresztül helyezhetők el az egyszerű karbantartás és telepítés érdekében.

(6) A doboz falra vagy oszlopra szerelhető, beltéri és kültéri környezetre egyaránt alkalmas.

Specifikáció:

Érvek:

Konfigurációs táblázat:

A termék kábelei:

A termék kábelei:

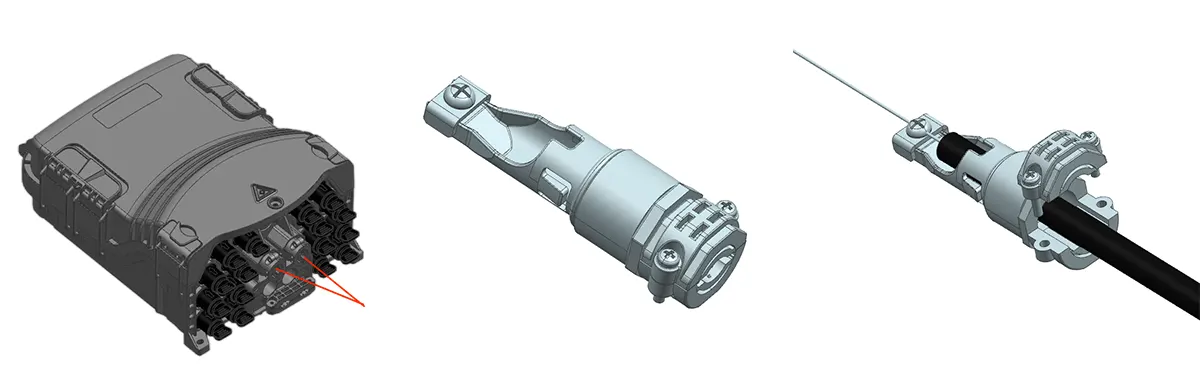

Gyors csatlakozó:

Egyenes átmenő optikai kábel gyors telepítése, rögzítése és tömítése a Fast Plug segítségével.

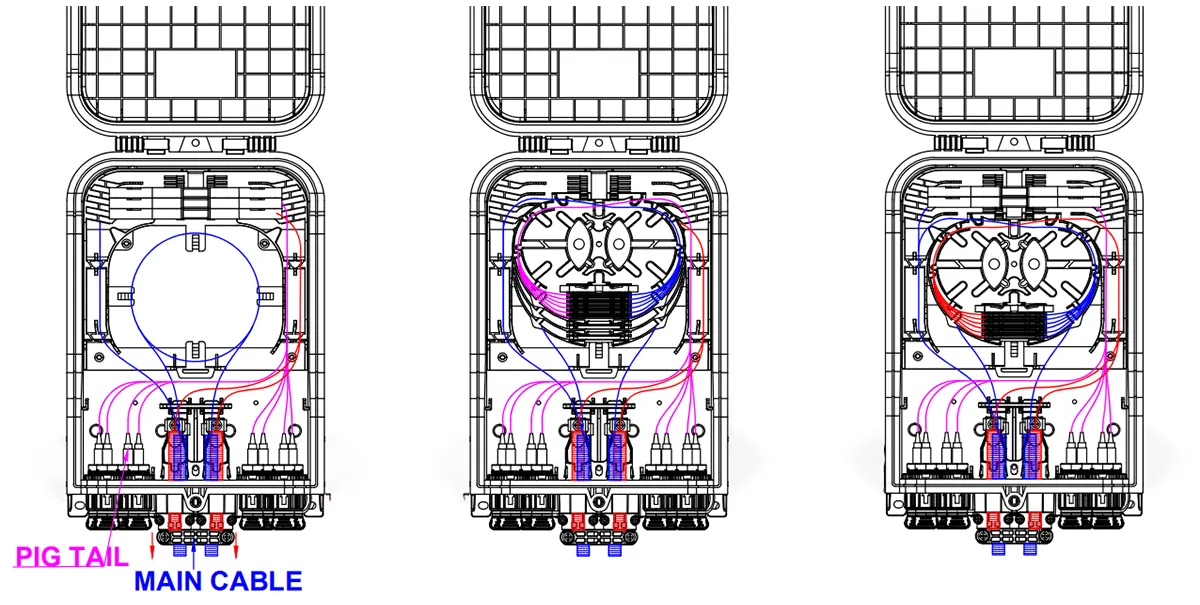

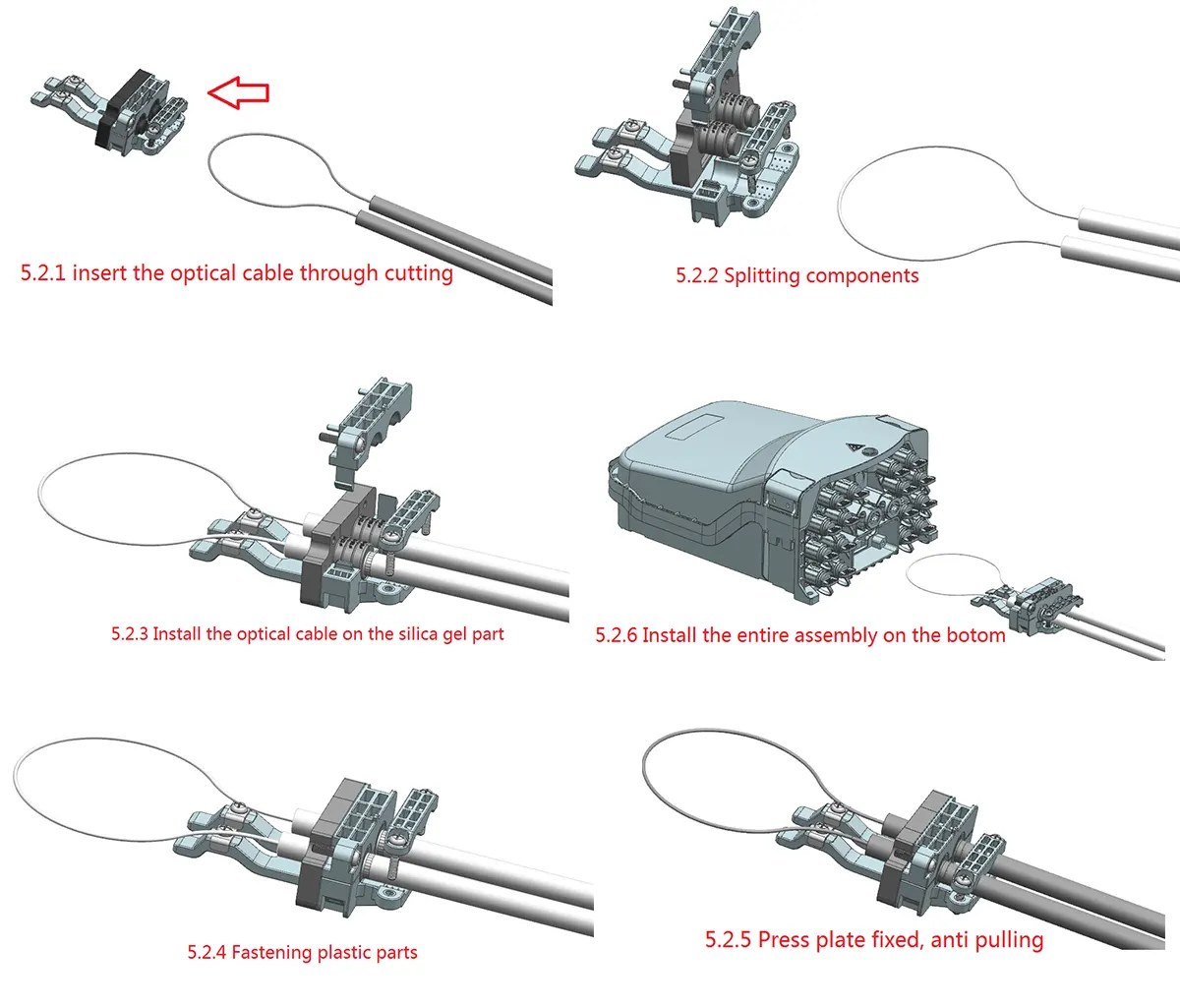

Száloptikai kábel elágazása:

A termék kábelei:

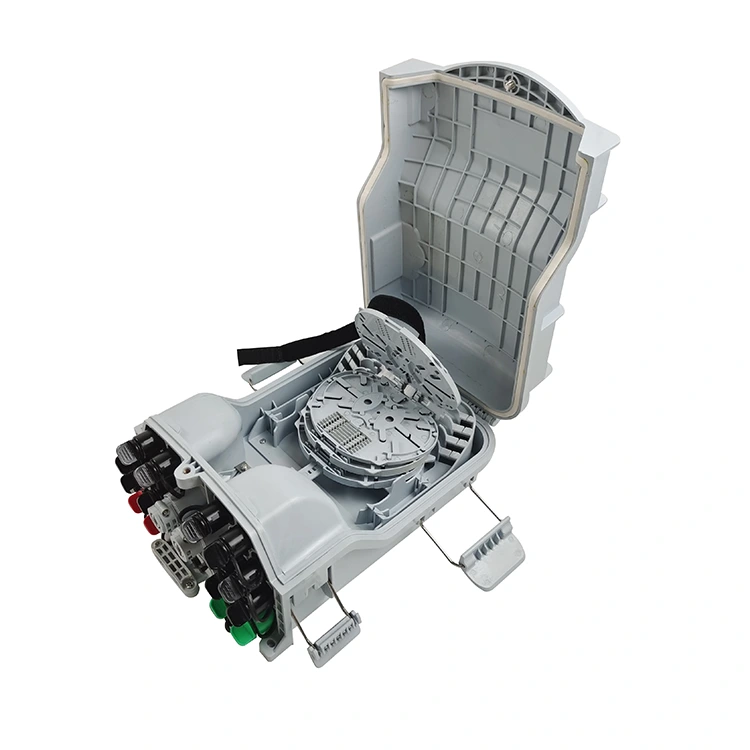

Illesztési tálca:

Telepítés:

Fali tartó:

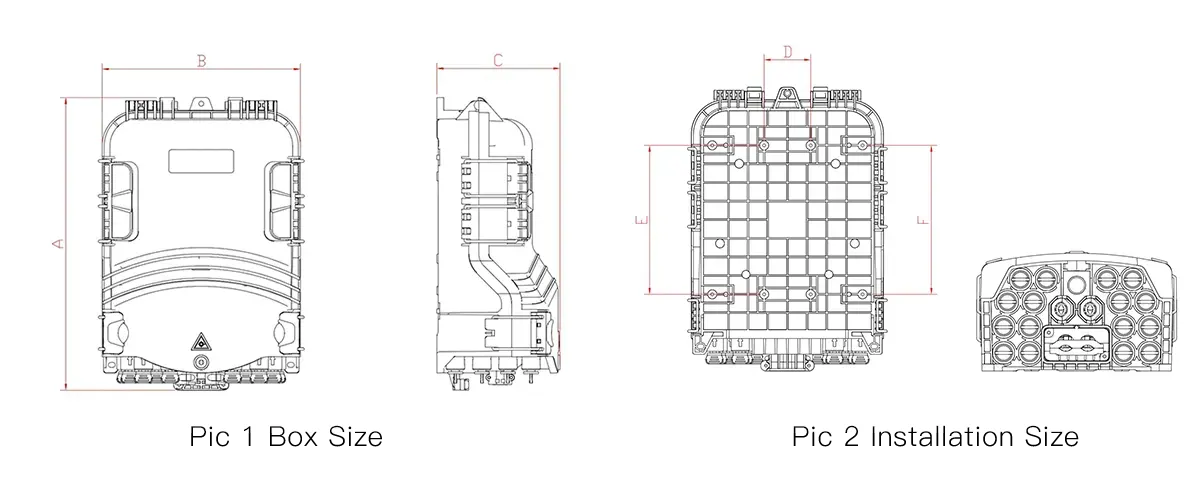

Fúrjon 3 lyukat a falra az 1. táblázat méretének megfelelően, helyezze be a tágulási csavarokat Φ7,5*40, helyezze a dobozokat az igazítási furatokba, és rögzítse csavarokkal (4. ábra).

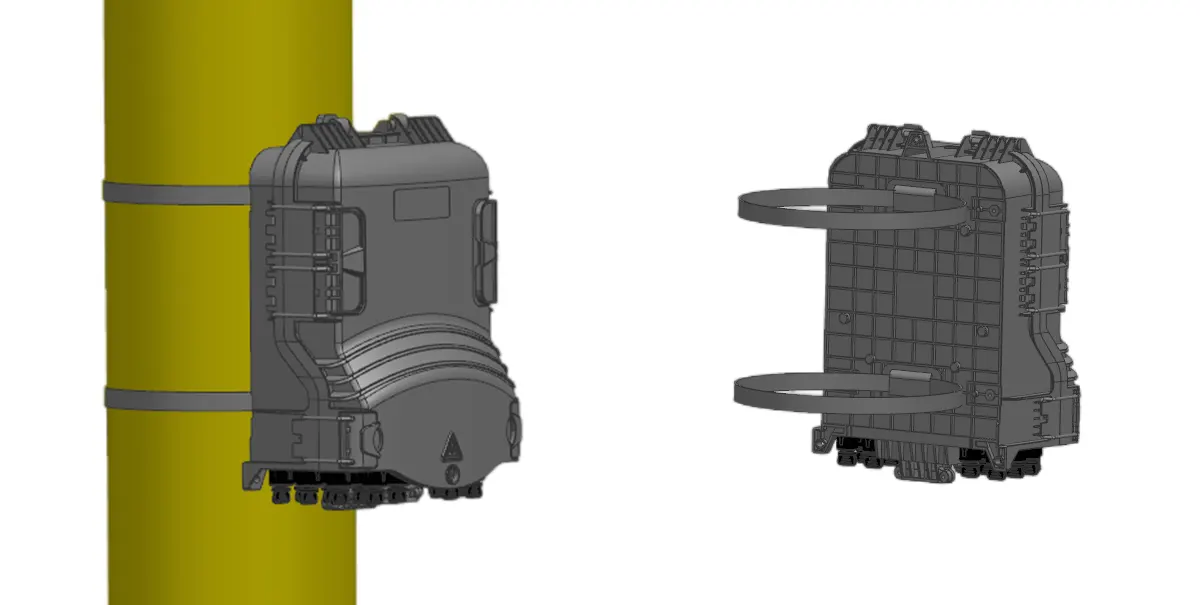

Rúd szerelés:

Rögzítsen 1 készlet polárgyűrűt a pólushoz (5. ábra).

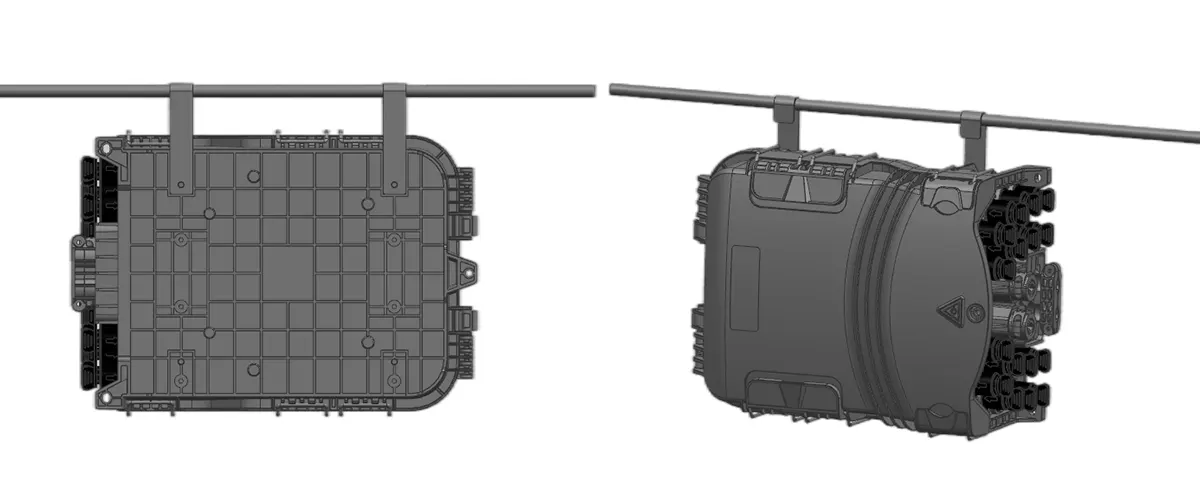

Fejszerkezet:

Akassza fel az alvázra szerelt két kötőrudat a vashuzalra, majd rögzítse azokat csavarokkal, hogy megakadályozza az alváz leesését (6. kép).

4. kép Falra szerelhető telepítés

5. kép Pólusra szerelt telepítés

6. kép A felső szerkezet

Fiber csatlakozó telepítése:

7. kép Forgassa el a szálcsatlakozó nyíl részét az óramutató járásával ellentétes irányba, és vegye ki a porvédő sapkát.

8. kép A szálas csatlakozó nyíl része fent van, helyezze be a szálcsatlakozót az aljzatba, majd forgassa el a nyíl részt az óramutató járásával megegyező irányba.
